| Mettre en évidence: | Blogue sur les PCB à base d'hydrocarbures renforcés de verre tissé,2 couches de PCB à haute fréquence,Substrats de PCB 32 mil |
||
|---|---|---|---|

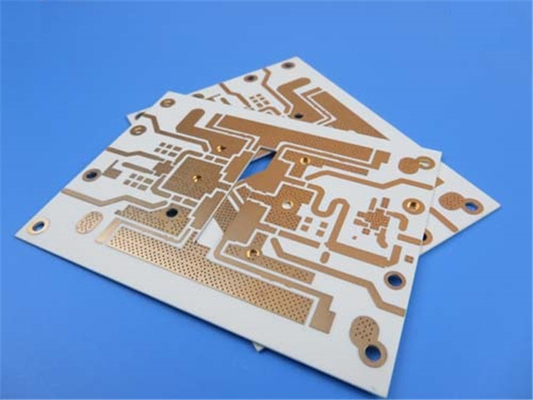

Présentation de notre PCB haute performance construit avec RO4003C Rogers tissé en verre renforcé hydrocarbures / céramique substrat.Ce PCB rigide à deux couches offre des performances électriques exceptionnelles et est conçu pour des applications nécessitant des fréquences de fonctionnement plus élevéesAvec ses caractéristiques et ses avantages exceptionnels, il est un choix idéal pour un large éventail d'applications.
Le substrat Rogers RO4003C utilisé dans ce PCB offre une faible tolérance diélectrique et une faible perte, assurant des propriétés électriques stables sur une gamme de fréquences.Cela permet de créer des lignes de transmission à impédance contrôlée et des conceptions répétables de filtres, assurant une transmission fiable et précise du signal.
| Les biens immobiliers | Pour les produits de l'industrie | Direction | Unités | Condition | Méthode d'essai |
| Constante diélectrique,ε procédé | 3.38 ± 0.05 | Z | 10 GHz ou 23°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 Ligne à rayures serrée | |
| Constante diélectrique | 3.55 | Z | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation | 0.0027 0.0021 |
Z | 10 GHz ou 23°C 2.5 GHz ou 23°C |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Coefficient thermique de ε | + 40 | Z | en ppm/°C | -50°C à 150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 |
| Résistance au volume | 1.7 x 1010 | MΩ.cm | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
| Résistance de surface | 4.2 x 109 | MΩ | - Je ne sais pas. | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.17.1 | |
| La résistance électrique | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51 mm ((0.020 ") | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.6.2 |
| Module de traction | 19,650(2,850) 19,450 ((2,821) |
X Y |
MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
| Résistance à la traction | Le montant de l'aide 100 ((14.5) |
X Y |
MPa (ksi) | NT1 économie | Pour l'utilisation dans les machines à coudre |
| Résistance à la flexion | 276 Le nombre de personnes |
MPa Je ne sais pas. |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.4 | ||
| Stabilité dimensionnelle | Le taux de dépôt3 | X, Y | mm/m (mil/pouce) |
après extraction + E2/150°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.39A |
| Coefficient de dilatation thermique | 11 14 46 |
X Y Z |
en ppm/°C | -55°C à 288°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.41 |
| Tg | > 280 | °C TMA | Une | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.24.3 | |
| Td | 425 | °C TGA | Pour l'utilisation dans les machines à coudre | ||
| Conductivité thermique | 0.71 | Le numéro de série | 80°C | Pour l'utilisation dans les machines à coudre | |
| Absorption de l'humidité | 0.06 | % | 48 heures d'immersion 0,060 " échantillon Température 50°C |
Pour l'utilisation dans les machines de traitement de l'air | |
| Densité | 1.79 | gm/cm3 | 23°C | Pour l'utilisation dans les machines de traitement de l'air | |
| Résistance à la peau de cuivre | 1.05 (6.0) |
N/mm - Je ne sais pas. |
après la soudure flottant 1 oz. Folie de CED |
IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:4.8 | |
| Intégrabilité | N/A | Les produits | |||
| Compatible avec les procédés sans plomb | - Oui, oui. |
La constante diélectrique du PCB de DK 3,38 +/- 0,05 à 10 GHz et un facteur de dissipation de 0,0027 à 10 GHz contribuent également à ses excellentes performances électriques.Ces propriétés permettent des applications avec des fréquences de fonctionnement plus élevées et le rendent approprié pour les applications à large bande.
En termes de propriétés thermiques, le PCB présente un faible coefficient thermique de constante diélectrique et une faible expansion de l'axe Z.Cela assure une excellente stabilité dimensionnelle et fiable plaqué à travers les trousEn outre, le faible coefficient de dilatation en plan permet au PCB de rester stable à différentes températures de traitement du circuit.
L'empilement de ce PCB se compose de deux couches avec une couche de cuivre d'une épaisseur de 35 μm de chaque côté.Il maintient une épaisseur de planche finie de 0Avec une trace minimale de 4/5 mil et une taille minimale de trou de 0,5 mm, ce PCB offre une connectivité précise et fiable.
Le PCB est fini avec une finition de surface dorée d'immersion, ce qui fournit une excellente soudabilité et une résistance à la corrosion.Les voies de 5 mm sont remplies et bouchées, améliorant la fiabilité globale du PCB.
Avec 47 composants et un total de 173 plaquettes, dont 92 plaquettes perforées et 81 plaquettes SMT supérieures, ce PCB offre une flexibilité dans le placement des composants.assurer un routage efficace du signal.
Les illustrations fournies sont au format Gerber RS-274-X, et le PCB respecte la norme de qualité IPC-Classe-2, assurant une fiabilité et des performances élevées.
Ce PCB trouve une application dans diverses industries, y compris les antennes de stations de base cellulaires et les amplificateurs de puissance, les étiquettes d'identification RF, les radars et les capteurs automobiles,et LNB pour les satellites de diffusion directe.
Nous sommes fiers d'offrir ce PCB de haute qualité et à prix compétitif, disponible pour l'expédition dans le monde entier. Pour toute question technique ou pour passer une commande, veuillez contacter sales10@bichengpcb.com.
RO4003C: Débloquer des performances élevées avec un substrat PCB avancé
Introduction:
Dans le monde des circuits imprimés (PCB), l'innovation est constamment à l'origine de l'évolution des appareils électroniques.un substrat d'hydrocarbures/céramique renforcé de verre tissé par Rogers CorporationCe matériau PCB de pointe offre des performances électriques, une stabilité et une fiabilité exceptionnelles, ce qui en fait un choix idéal pour les applications exigeant des fréquences de fonctionnement élevées.Dans cet article, nous allons approfondir la fiche de données de RO4003C et explorer ses principales caractéristiques et avantages.
Substrats de PCB:
Le substrat RO4003C possède des propriétés remarquables qui le distinguent des matériaux conventionnels.il assure une faible tolérance diélectrique et une faible perte, permettant des propriétés électriques stables sur une large plage de fréquences.Cette caractéristique rend le RO4003C adapté aux applications nécessitant une transmission précise du signal et des lignes de transmission à impédance contrôlée.
La conductivité thermique de 0,71 W/m/°K assure une dissipation de chaleur efficace, en maintenant des températures de fonctionnement optimales pour les composants.Le substrat présente une Tg (température de transition vitreuse) supérieure à 280 °C, assurant une excellente stabilité dimensionnelle et des performances à température élevée.
En outre, le substrat RO4003C démontre une faible expansion de l'axe Z, ce qui se traduit par un revêtement fiable à travers les trous et une fiabilité globale améliorée du PCB.les valeurs de CTE (coefficient d'expansion thermique) de 11 ppm/°C sur l'axe Z, 14 ppm/°C et 46 ppm/°C, respectivement, contribuent à sa stabilité sur une large gamme de températures de traitement des circuits.
Caractéristiques et avantages:
1Faible tolérance diélectrique et faible perte:
- Permet des applications avec des fréquences de fonctionnement plus élevées.
- Idéal pour les applications haut débit.
- permet la conception de lignes de transmission à impédance contrôlée et de filtres répétables.
2Propriétés électriques stables par rapport à la fréquence:
- Assure une transmission constante.
- Facilite la création de conceptions fiables.
3Faible coefficient thermique de la constante diélectrique:
- Une excellente stabilité dimensionnelle.
- Assure des performances fiables dans des conditions thermiques variables.
4Faible expansion de l'axe Z:
- Améliore la fiabilité des trous enduits.
- Minimise le risque de défaillance due au stress thermique.
5Faible coefficient de dilatation dans le plan:
- Maintient la stabilité à différentes températures de traitement du circuit.
- Réduit le risque de déformation.
6. procédé de fabrication en volume:
- Peut être fabriqué en utilisant des procédés époxy de verre standard.
- Offre une solution rentable pour la production à grande échelle.
Applications:
Le substrat RO4003C trouve son application dans diverses industries, notamment:
1Les antennes et les amplificateurs de puissance des stations de base cellulaires:
- Permet la transmission et la réception de signaux à haute fréquence.
- Assure des performances stables et fiables dans des environnements de communication sans fil exigeants.
2Les étiquettes d'identification RF:
- Facilite une transmission efficace et précise des données.
- Prend en charge les applications RFID à haute fréquence.
3Radar et capteurs automobiles:
- Permet une détection et une mesure précises dans les systèmes de sécurité automobile.
- Assure des performances fiables dans des environnements difficiles.
4Les LNB sont pour les satellites de diffusion directe:
- permet une réception et un traitement efficaces des signaux dans les systèmes de communication par satellite.
- Prend en charge la transmission de données à haute fréquence.
Conclusion:
Le substrat RO4003C PCB de Rogers Corporation est un changeur de jeu pour les applications électroniques haute performance.et la fiabilité ouvrent de nouvelles possibilités aux concepteurs et ingénieursAvec des performances électriques exceptionnelles, des lignes de transmission à impédance contrôlée et des propriétés électriques stables à travers différentes fréquences,RO4003C permet le développement de dispositifs électroniques de pointeQue ce soit des stations de base cellulaires, des étiquettes d'identification RF, des radars automobiles ou des systèmes de communication par satellite,RO4003C est le substrat de choix pour ceux qui recherchent des performances et une fiabilité inégalées dans leurs conceptions de PCB.
