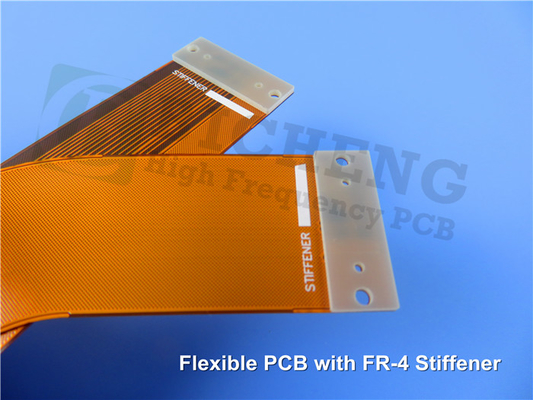

0.15mm Circuit flexible avec FR4 Stiffner jaune couverture immersion or

Le nouveau circuit imprimé flexible (PCB) apporte une avancée révolutionnaire dans le monde des circuits.également connu sous le nom de circuit flexible ou circuit imprimé flexibleContrairement aux PCB rigides traditionnels, il possède la remarquable capacité de se plier, de se tordre, de se déformer et de se déformer.et se conformer à toutes les exigences de forme ou d'espace souhaitées, révolutionnant les possibilités de conception des circuits.

L'essence de ce circuit flexible réside dans ses trois éléments fondamentaux: une feuille de cuivre, un matériau diélectrique et un adhésif.Ces composants fonctionnent en synergie pour fournir des performances et une durabilité exceptionnelles, ce qui fait des PCB une solution indispensable pour un large éventail d'applications.

L'objectif principal du circuit imprimé flexible est d'établir des interconnexions fiables entre les circuits imprimés et d'autres composants.Il sert de substrat tridimensionnel pour le montage de composants de la technologie de montage de surface (SMT), ce qui le rend idéal pour les appareils photo et vidéo et autres appareils nécessitant un montage complexe.assurer des performances constantes même dans des environnements exigeantsEn outre, ils s'intègrent parfaitement dans les circuits imprimés flex/rigide, ce qui accroît encore leur polyvalence.

Il existe quatre types de circuits flexibles, chacun adapté à des besoins spécifiques:

1. Circuits flexibles unilatéraux: avec un matériau de base mince et flexible, une feuille de cuivre est stratifiée à l'aide d'un adhésif.fournir une protection et une isolation renforcées.

2Circuits flexibles à double face: ce type se compose d'un matériau de base mince et flexible avec une feuille de cuivre stratifiée des deux côtés.Les côtés extérieurs du circuit sont souvent équipés de couvertures, renforçant davantage les couches de cuivre.

3. Circuits flexibles multicouches: composés de plusieurs stratifiés de base minces et flexibles et de feuilles de cuivre, ces circuits sont stratifiés ensemble à l'aide d'adhésif.des revêtements de couverture sont généralement ajoutés aux côtés extérieurs pour une durabilité accrue.

4. Circuits flexibles avec zones rigides: dans les scénarios où le circuit flexible doit supporter des composants ou des connecteurs lourds, un renforcement devient nécessaire.comme une couche supplémentaire de polyimide ou un stratifié en verre/époxy, à la zone désignée.

Cette carte de circuit flexible est construite en utilisant des matériaux polyimides de la série SF201 de Shengyi.dont la constante diélectrique est inférieure à 3.7 et un facteur de dissipation inférieur à 0,01 à 10 GHz. Disponible dans des épaisseurs de 12,5um, 20um et 25um et avec des options de cuivre de 12um, 18um, 35um et 70um,ces matériaux assurent une excellente fiabilité de soudage, stabilité dimensionnelle et résistance chimique.

Grâce à sa souplesse et à ses propriétés électriques exceptionnelles, la carte de circuit flexible garantit des performances exceptionnelles dans diverses applications.assurer des connexions sécurisées et minimiser le risque de panneLe panneau maintient sa stabilité dimensionnelle, même dans des conditions difficiles, tout en affichant une résistance chimique remarquable pour sa longévité.être exempt d'halogène et conforme à la directive RoHS de l'UE, le rendant exempt de substances nocives telles que le Pb, le Hg, le Cd, le Cr6+, le PBB et le PBDE.

Les détails de construction de ce PCB soulignent son ingénierie méticuleuse et sa fiabilité.Il offre une solution compacte mais polyvalente pour les besoins des circuitsLa trace minimale et l'espace de 3/3 mils assurent une conception de circuit précise, tandis que la taille minimale du trou de 0,3 mm assure la compatibilité avec divers composants.couplée à 1 oz (1La couche extérieure est constituée d'une couche de cuivre de poids de 0,4 mils, ce qui garantit des performances et une durabilité optimales.Des détails supplémentaires incluent des masques de soudage à couverture jaune en haut et en bas, écran de soie blanc pour une étiquette claire, et un test électrique complet à 100% effectué avant l'expédition pour assurer l'assurance qualité.

Avec 12 composants et 35 plaquettes, ce circuit imprimé flexible offre une polyvalence dans de nombreuses applications, qu'il s'agisse d'ordinateurs, de téléphones portables, d'appareils photo numériques, de magnétoscopes, d'écrans plats,ou électronique automobile, l'adaptabilité et la fiabilité de ce PCB en font le choix préféré pour les technologies de pointe.

En conclusion, la carte de circuit flexible représente une percée significative dans la conception et l'application des circuits.Les propriétés électriques exceptionnelles en font une solution indispensable pour les systèmes électroniques complexesGrâce à sa vaste gamme d'applications et à sa construction méticuleuse, ce PCB ouvre la voie à l'innovation dans divers secteurs, assurant des performances électroniques fiables et efficaces.
