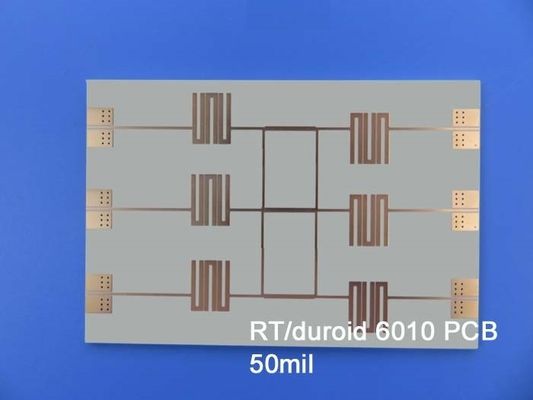

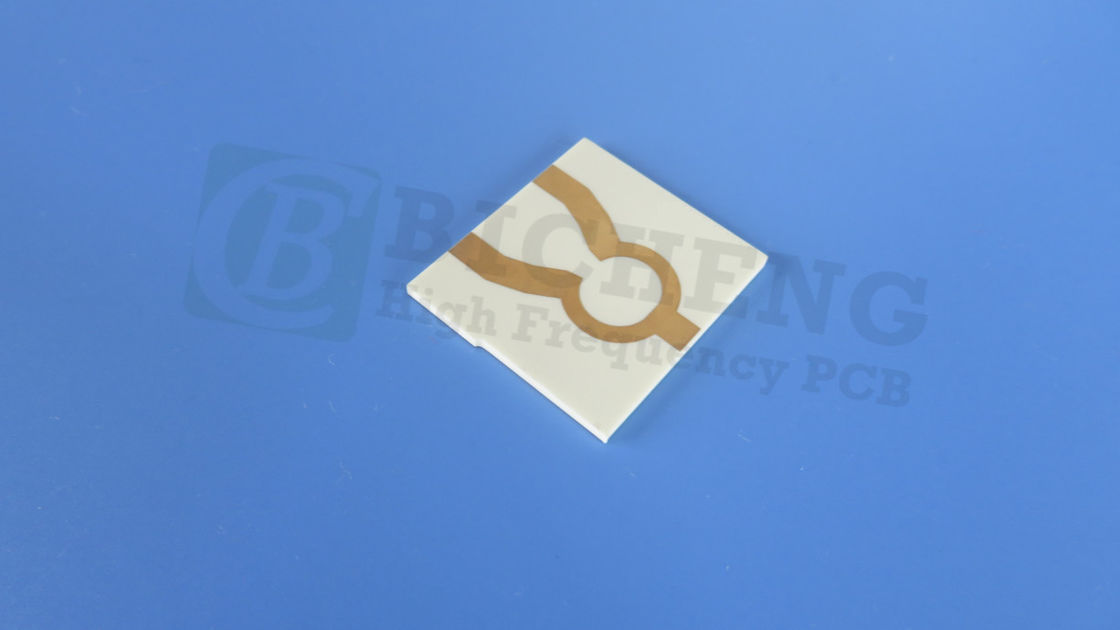

RT / Duroïde 6010.2LM 2 couches de carte de PCB pour la conception de circuits micro-ondes

Présentation du PCB RT/duroïde 6010.2LM, une solution haute performance spécialement conçue pour les circuits électroniques et micro-ondes.ce stratifié offre une constante diélectrique élevée, ce qui le rend idéal pour les applications nécessitant une réduction significative de la taille du circuit.assurer des performances de circuit fiables et répétables.

C'est quoi le RT/duroïde 6010.2LM?
RT/duroid 6010.2LM est un matériau stratifié sophistiqué composé de composites céramique-PTFE. Ces matériaux sont conçus pour répondre aux exigences strictes des applications à haute fréquence,où les matériaux traditionnels peuvent être insuffisantsLes caractéristiques de la constante diélectrique élevée et de la faible perte rendent ce stratifié particulièrement adapté aux applications opérant à des fréquences de bande X et inférieures.

Caractéristiques principales
1. Constante diélectrique élevée (Dk):
Le RT/duroïde 6010.2LM possède un Dk de 10,2 ± 0,25 à 10 GHz. Cette constante diélectrique élevée permet une réduction significative de la taille du circuit, permettant des conceptions plus compactes sans sacrifier les performances..

2Faible perte:
Avec un facteur de dissipation de 0,0023 à 10 GHz, ce matériau minimise la perte de signal, ce qui le rend idéal pour les applications à haute fréquence.Cette propriété est cruciale pour maintenir l'intégrité du signal dans les communications micro-ondes.

3Stabilité thermique:
Le stratifié a une température de décomposition (Td) de 500 °C, ce qui indique sa capacité à résister à des températures élevées pendant le traitement.couplée à un faible coefficient de dilatation thermique (CTE) de 24 ppm/°C dans les directions x et y et de 47 ppm/°C dans la direction z, assure une performance fiable dans des conditions environnementales variables.

4Résistance à l'humidité:
Avec un taux d'absorption de l'humidité de seulement 0,01%, le RT/duroïde 6010.2LM atténue efficacement les risques associés aux pertes électriques liées à l'humidité, améliorant la fiabilité des circuits.

5. Nombre de flammabilité:
Le matériau répond à l'indication de flammabilité V-0 selon UL94, assurant la sécurité dans les applications à haut risque.

Construction de PCB


SConception de la prise en charge
Ce PCB est construit avec une conception rigide à deux couches comprenant:

Couche de cuivre 1: 35 μm
Matériau du noyau: Rogers RT/duroïde 6010.2LM, mesure 0,254 mm (10 mil)
Couche de cuivre 2: 35 μm

Dimensions et spécifications
Dimensions du panneau: 46 mm x 54,3 mm, avec une tolérance de ± 0,15 mm.
Trace/Espace minimum: 4/4 mils, permettant un routage précis des signaux.
Taille minimale du trou: 0,5 mm, pouvant accueillir différents types de composants.
Épaisseur du panneau fini: 0,3 mm, optimisant le profil du panneau pour des applications compactes.
Poids du cuivre fini: 1 oz (1,4 mil) pour les couches extérieures, équilibrant la conductivité et la dissipation thermique.

Finition de surface et assurance qualité
Finition de surface: argent immersion, offrant une excellente soudabilité et une protection contre l'oxydation.


Silkscreen et masque de soudure: le silkscreen supérieur est blanc, tandis que le masque de soudure supérieur est vert, ce qui facilite l'identification facile des composants et des connexions.Le côté inférieur n'a pas de sérigraphie ou de masque de soudure, réduisant les coûts et la complexité.


Test électrique: chaque PCB subit un test électrique à 100% avant expédition, ce qui garantit que chaque unité respecte des normes de qualité strictes.

Avantages de l'utilisation de PCB RT/duroïde 6010.2LM
1Réduction de la taille du circuit:
La constante diélectrique élevée permet de concevoir des circuits plus petits, ce qui permet des appareils électroniques plus compacts.

2Performance améliorée:
Les caractéristiques de faible perte garantissent que les signaux restent forts, réduisant ainsi le besoin d'amplificateurs supplémentaires ou de conditionnement du signal.

3. Fiabilité dans les panneaux multicouches:
La faible expansion de l'axe Z soutient l'intégrité des trous placés, ce qui est essentiel pour les applications multicouches.

4Résistance aux facteurs environnementaux:
Une faible absorption d'humidité et une grande stabilité thermique assurent des performances robustes dans diverses conditions de fonctionnement.

5Conséquence dans la fabrication:
- Je vous en prie.Le contrôle de la constante diélectrique et de l'épaisseur garantit des performances répétables tout au long des séries de production.

Applications typiques
La polyvalence du PCB RT/duroïde 6010.2LM lui permet d'être utilisé dans diverses applications de haute technologie, notamment:

Antennes à patch: utilisées dans les appareils de communication sans fil pour la transmission de signaux.
Systèmes de communications par satellite: essentiels pour une transmission fiable des données dans les applications spatiales.

Amplificateurs de puissance: composants essentiels dans les applications RF, fournissant l'amplification nécessaire pour les signaux.

Systèmes d'évitement des collisions aériennes: essentiels pour améliorer la sécurité dans l'aviation grâce à un traitement efficace des signaux.

Systèmes d'alerte radar au sol: utilisés dans les applications militaires et de défense pour la détection des menaces.

Conclusion
Le PCB RT/duroïde 6010.2LM témoigne des progrès de la technologie des PCB, répondant aux demandes croissantes de performances à haute fréquence, de fiabilité,et la miniaturisation dans la conception électroniqueSa combinaison unique de caractéristiques et d'avantages en font un choix idéal pour les ingénieurs et les fabricants qui souhaitent innover dans les domaines des télécommunications, de l'aérospatiale et de la défense.En choisissant le RT/duroïde 6010.2LM PCB, vous investissez non seulement dans une technologie supérieure mais assurez également le succès de vos applications électroniques sur un marché de plus en plus concurrentiel.
