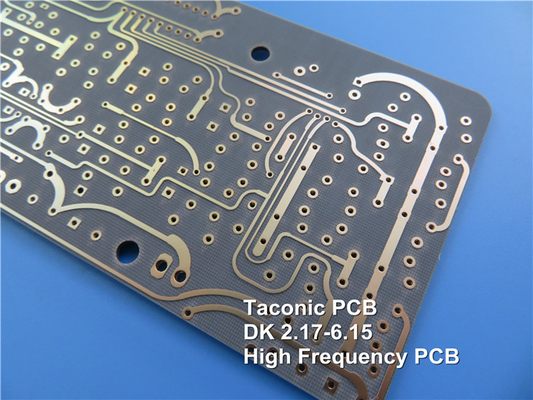

2 couches TLY-5 pour le projet d'immersion en étain

Vue d'ensemble des stratifiés TLY-5
Le fondement du PCB TLY-5 réside dans sa composition de stratification avancée.TLY-5 offre une stabilité dimensionnelle supérieure par rapport aux composites PTFE renforcés de fibres hachées conventionnellesCette stabilité est essentielle pour la fabrication à grande échelle, où la cohérence et la fiabilité sont primordiales.

Principales caractéristiques du matériau

Constante diélectrique (Dk): avec une valeur de 2,2 et une tolérance étroite de ±0,02 à 10 GHz/23°C, le PCB TLY-5 assure une perte de signal minimale et des performances exceptionnelles dans des environnements à haute fréquence.

Tangente de perte (Df): à seulement 0,0009 à 10 GHz, le faible facteur de dissipation contribue à une grande intégrité du signal, ce qui le rend idéal pour les applications nécessitant une précision.

Absorption de l'humidité: un taux d'absorption de l'humidité de seulement 0,02% minimise le risque de dégradation des performances au fil du temps, en particulier dans les environnements humides.

Avantages du PCB TLY-5
1Stable dimensionnellement.
L'un des avantages les plus importants du PCB TLY-5 est sa stabilité dimensionnelle.pour réduire le risque de déformation ou de déformation pendant la fabrication ou l'exploitation.

2Facteur de dissipation faible
La faible DF du PCB TLY-5 améliore l'intégrité du signal, ce qui le rend approprié pour les applications à haute fréquence où même de légères pertes peuvent entraîner des problèmes de performances importants.Cette caractéristique est cruciale pour les systèmes de radar automobile et les antennes à ondes millimétriques.

3Faible absorption de l'humidité
L'absorption minimale d'humidité du PCB TLY-5 protège contre la dégradation des performances.Cette caractéristique est particulièrement bénéfique dans les applications extérieures ou les environnements à taux d'humidité fluctuants.

4. Résistance élevée à l' écaillage du cuivre
Le PCB TLY-5 est doté d'une résistance élevée à l'écaillage du cuivre, ce qui garantit sa durabilité et sa fiabilité dans des applications exigeantes.Cette caractéristique est essentielle pour assurer que les couches conductrices restent intactes sous contrainte mécanique.

5Constante diélectrique uniforme
La constante diélectrique cohérente à l'échelle de la chaîne permet des performances prévisibles, ce qui est essentiel pour les applications nécessitant une précision dans la transmission du signal.

Détails de la construction
Ce PCB est construit comme une carte rigide à deux couches, spécialement conçue pour répondre aux besoins des applications à haute fréquence.
la construction:

Couches de cuivre: chaque couche de cuivre mesure 35 μm, ce qui offre une excellente conductivité.

Matériau du noyau: Le noyau TLY-5 a une épaisseur de 0,762 mm (30 mil), ce qui contribue à la stabilité mécanique de la carte.

Tailles minimales des traces et des trous: la carte prend en charge une trace minimale de 4/5 millimètres et une taille minimale des trous de 0,3 mm, ce qui permet des conceptions complexes et des mises en page à haute densité.

Épaisseur et poids: L'épaisseur du panneau fini est de 0,8 mm, avec un poids de cuivre de 1,4 ml sur les couches extérieures, assurant une conductivité adéquate sans compromettre la taille.

Assurance qualité
Avant expédition, chaque PCB TLY-5 est soumis à un test électrique à 100% pour assurer sa fonctionnalité et sa fiabilité.

Applications du PCB TLY-5
Le PCB TLY-5 est polyvalent et idéal pour un large éventail d'applications, notamment:

Radar automobile: essentiel pour les systèmes avancés d'assistance au conducteur (ADAS), le TLY-5 PCB prend en charge les signaux à haute fréquence nécessaires à une détection et à une navigation précises.

Communications par satellite et cellulaire: ses faibles pertes et ses caractéristiques stables le rendent adapté aux appareils de communication fonctionnant dans des environnements difficiles.

Amplificateurs de puissance: Le PCB TLY-5 est conçu pour gérer des niveaux de puissance élevés, ce qui en fait un excellent choix pour amplifier les signaux dans diverses applications.

LNB, LNA et LNC: Ces composants sont essentiels dans la technologie satellite, et le PCB TLY-5 assure des performances optimales dans la réception et le traitement du signal.

Applications aérospatiales: avec sa construction légère et stable, le PCB TLY-5 est un choix fiable pour l'électronique aérospatiale, où les performances et la fiabilité sont essentielles.

Applications dans les bandes Ka, E et W: le PCB TLY-5 est conçu pour fonctionner efficacement dans ces bandes de haute fréquence, ce qui le rend adapté aux technologies de communication de pointe.

Conclusion
Le PCB TLY-5 représente une avancée significative dans la technologie des circuits imprimés.et performances diélectriques exceptionnelles, en faire la solution idéale pour les applications à haute fréquence dans divers secteurs.Le TLY-5 PCB est prêt à relever les défis des demandes électroniques de demain..

Pour les ingénieurs et les fabricants à la recherche d'une solution de PCB fiable et haute performance, le TLY-5 est un investissement en qualité et en innovation qui contribuera au succès dans le paysage concurrentiel actuel.
