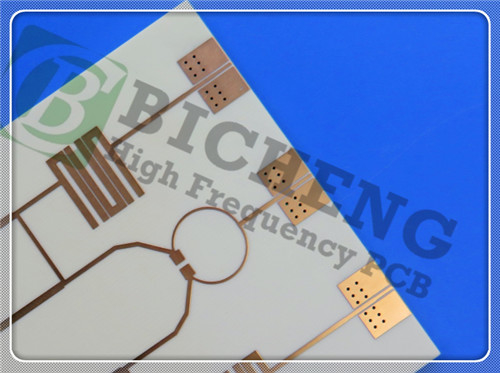

WL-CT338 PCB 30 mil Deux côtés avec argent immersion

Dans le paysage en constante évolution de l'électronique, la demande de fiabilité et de performances à haute fréquence continue de croître.spécialement conçus pour répondre à ces exigencesCet article approfondit les détails complexes du WL-CT338, en soulignant sa composition, ses caractéristiques, ses applications et ses avantages par rapport aux matériaux concurrents.

1. Introduction au WL-CT338

Le PCB WL-CT338 est un produit sophistiqué fabriqué à partir de polymères organiques en céramique en fibre de verre recouverts de tissu.Sa structure à base de résine thermodurcissable est méticuleusement composée de résine d'hydrocarbures, la céramique et le tissu en fibre de verre, qui travaillent ensemble pour obtenir des performances à faible perte essentielles pour les applications à haute fréquence.La conception de ce PCB facilite des techniques de traitement similaires à celles utilisées pour les matériaux FR4, offrant une alternative conviviale aux matériaux PTFE traditionnels.

Composition et caractéristiques

La couche diélectrique du WL-CT338 combine résine d'hydrocarbures et céramique composite, assurant:

- Faible perte: idéal pour les conceptions à haute fréquence, réduisant la dégradation du signal.


- Résistance à haute température: avec une température de transition du verre (Tg) supérieure à 280°C, il convient aux environnements où la stabilité thermique est cruciale.


- Stabilité à température: présente un coefficient de température stable de la constante diélectrique, assurant des performances constantes à des températures variables.

2. Caractéristiques clés

Propriétés diélectriques

Le WL-CT338 possède des caractéristiques diélectriques impressionnantes:

- Constante diélectrique: 3,38 à 10 GHz et 23°C, offrant un excellent équilibre entre vitesse et perte de signal.


- Facteur de dissipation: un faible facteur de dissipation de 0,0029 à 10 GHz minimise les pertes d'énergie dans les applications à haute fréquence.

Gestion thermique

Une gestion efficace de la chaleur est essentielle dans les conceptions électroniques.

- Conductivité thermique: une conductivité thermique de 0,7 W/MK assure une dissipation thermique efficace, protégeant les composants sensibles.


- Faible expansion thermique: le CTE (coefficient d'expansion thermique) du cuivre assorti sur les axes X (14 ppm/°C), Y (16 ppm/°C) et Z (50 ppm/°C) favorise l'intégrité et la fiabilité de la structure.

Résistance à l'humidité

Avec un taux d'absorption d'humidité de seulement 0,04%, le WL-CT338 est conçu pour résister à des environnements humides, en maintenant des performances électriques et une longue durée de vie.

3Détails de la construction des PCB

Il est doté d'un empilement PCB rigide à 2 couches:

- Couches de cuivre: deux couches de cuivre de 35 μm qui recouvrent une couche de matériel diélectrique WL-CT338 de 0,762 mm (30 mil).


- Dimensions: le panneau mesure 68,5 mm x 108,3 mm avec une épaisseur de 0,6 mm.


- Spécifications des traces et des trous: conçues avec une trace/espacement minimale de 4/6 millimètres et une taille de trou minimale de 0,3 mm, pouvant accueillir divers types de composants.

Finition de surface et assurance qualité

La finition de la surface est obtenue grâce à un placage en argent par immersion, complété par des masques de soudure verts et un écran de soie blanc pour une visibilité améliorée.Chaque PCB est soumis à un test électrique rigoureux à 100% avant expédition., en veillant à ce que chaque unité respecte des normes de qualité élevées.

4. Applications

Le PCB WL-CT338 est polyvalent, avec des applications couvrant diverses industries:

- Télécommunications: idéal pour les antennes des stations de base et les systèmes de communication par satellite, où l'intégrité du signal est primordiale.


- Automobile: utilisé dans les radars, les capteurs et les systèmes de navigation, contribuant à l'avancement de la technologie automobile.


- Technologie RF: Prend en charge les amplificateurs de puissance et les appareils RF, assurant un fonctionnement fiable dans les scénarios à haute fréquence.


- WIMAX et antennes distribuées: adaptées aux systèmes de communication sans fil modernes, améliorant la connectivité et les performances.

5Pourquoi choisir WL-CT338?

Le PCB WL-CT338 n'est pas simplement un produit; il représente un engagement en faveur de la qualité, des performances et de l'innovation.

- Facilité de traitement: des techniques de traitement similaires aux matériaux FR4 simplifient la conception et la production.


- Des performances constantes: une grande stabilité des propriétés diélectriques assure une fonctionnalité fiable dans des applications exigeantes.


- Disponibilité mondiale: le WL-CT338 est disponible dans le monde entier, ce qui le rend accessible à divers projets.

Conclusion

En résumé, le PCB WL-CT338 de Wangling est une solution de pointe pour les conceptions haute fréquence, alliant matériaux avancés à une construction robuste.combiné à sa polyvalence dans les applications, ce qui en fait un excellent choix pour les ingénieurs et les fabricants qui cherchent à améliorer leurs conceptions électroniques.Le WL-CT338 jouera sans aucun doute un rôle central dans la conception du futur des circuits haute fréquence..
