| Matériau de base: | RT/Duroid 5880 | Nombre de couches: | 2 couches, couches multiples, type hybride (mixte) |
|---|---|---|---|
| Épaisseur de PCB: | 10mil (0.254mm), 20mil (0.508mm), 31mil (0.787mm), 62mil (1.575mm) | Taille des PCB: | ≤400mm X 500mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. | Poids du cuivre: | 0.5oz (17 µm), 1oz (35µm), 2oz (70µm) |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP, etc. | ||
| Mettre en évidence: | Panneau de carte PCB de 2 couches rf,panneau de carte PCB de 10mil rf,Panneau de carte PCB d'OSP rf |
||

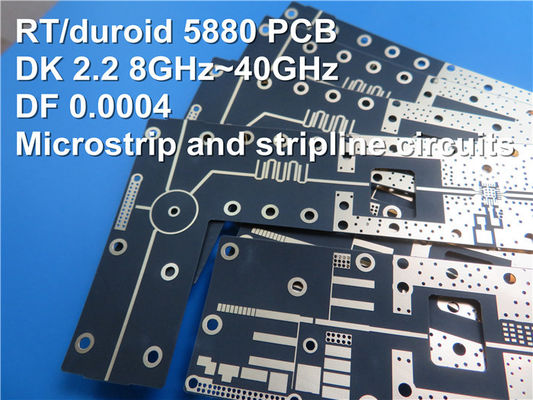

- Je vous en prie.NT/duréoïde 5880RFLes PCBavec 10mil, 20mil, 31mil et 62mil revêtement or immersion, argent immersion, étain immersion et HASL
(Les PCB sont des produits sur mesure, l'image et les paramètres sont uniquement à titre de référence)
Bonjour à tout le monde,
Aujourd'hui, nous introduisons des PCB haute fréquence construits sur des stratifiés RT/duroïde 5880.
RT/duroid 5880 est l'un des composites PTFE renforcés de microfibre de verre Rogers® conçus pour des applications de circuits stripline et microstrip exigeantes.
Pourquoi on utilise RT/duroïde 5880?
Tout d'abord, les microfibres orientées aléatoirement donnent lieu à une uniformité constante diélectrique exceptionnelle.
Deuxièmement, la constante diélectrique des stratifiés RT/duroïde 5880 est uniforme d'un panneau à l'autre et est constante sur une large plage de fréquences.
Troisièmement, son faible facteur de dissipation étend l'utilité des stratifiés RT/duroïde 5880 à la bande Ku et au-dessus.
Quatrièmement, conçus pour des applications de circuits à bande et à micro-bandes très exigeantes
NotreCapacité des PCB(RT/duroïde 5880)
| Capacité des PCB | |
| Matériau du PCB: | Composites en PTFE renforcés de microfibre de verre |
| Nom: | NT1département d'État |
| Constante diélectrique: | 2.2 ± 0,02 (processus) |
| 2.2 (conception) | |
| Nombre de couches: | 2 couches, couches multiples, type hybride (mixte) |
| Poids en cuivre: | 0.5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm) |
| Épaisseur du PCB: | 10 mil (0,254 mm), 20 mil (0,508 mm) |
| 31 mil (0,787 mm), 62 mil (1,575 mm) | |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, jaune, rouge, etc. |
| Finition de surface: | Le cuivre nu, le HASL, l'ENIG, l'OSP, etc. |
RT/duroid 5880 peut être fabriqué en double couche, en multicouche ou en hybride.
Les applications typiques sont les circuits à micro bande et à bande, les antennes à large bande des compagnies aériennes commerciales, les systèmes radar, les applications à ondes millimétriques, les antennes radio numériques point à point, etc.
La couleur de base du PCB RT/duroïde 5880 est le noir.
RT/duroïde 5880 PCB possède également les propriétés d'une faible absorption de l'eau, d'une excellente résistance chimique, etc.
Pour toute question, n'hésitez pas à nous contacter.
Merci pour votre lecture.
Appendice: valeurs typiques de Rogers 5880
| NT1 valeur moyenne | ||||||
| Propriété | NT1département d'État | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique,ε procédé | 2.20 2.20 ± 0,02 spécifications. |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Constante diélectrique | 2.2 | Z | N/A | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Facteur de dissipation,tanδ | 0.0004 0.0009 |
Z | N/A | C24/23/50: les prêts à la consommation C24/23/50: les prêts à la consommation |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| Coefficient thermique de ε | - 125 ans | Z | en ppm/°C | - 50 ans.°Cà 150°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5 | |
| Résistance au volume | 2 x 107 | Z | Pour les produits chimiques | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Résistance de surface | 3 x 107 | Z | Je vous en prie. | C/96/35/90, le Conseil | Pour l'utilisation dans les machines à coudre | |
| Température spécifique | 0.96.0 Je vous en prie.23) | N/A | j/g/k (cal/g/c) |
N/A | Calculé | |
| Module de traction | Testez à 23°C | Testez à 100°C | N/A | MPa (kpsi) | Une | Pour l'aéronef |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 (((125) | 380 ((55) | Y | ||||
| Le stress suprême | 29(4.2) | 20(2.9) | X | |||
| - Je ne sais pas.9) | 18 ((2.6) | Y | ||||
| La dernière souche | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| Module de compression | 710(103) | 500 ((73) | X | MPa (kpsi) | Une | Pour les produits de la catégorie A: |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| Le stress suprême | 27(3.9) | 22(3.2) | X | |||
| 29 (article 5.3) | 21(3.1) | Y | ||||
| 52(7.5) | 43 (6.3) | Z | ||||
| La dernière souche | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| Absorption de l'humidité | 0.02 | N/A | % | 0.62 " (de 1,6 mm) D48 / 50 | Pour l'utilisation dans les machines de traitement de l'air | |
| Conductivité thermique | 0.2 | Z | Pour les appareils électroniques | 80°C | Pour l'utilisation dans les machines à coudre | |
| Coefficient de dilatation thermique | 31 48 237 |
X Y Z |
en ppm/°C | 0 à 100°C | IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41 | |
| Td | 500 | N/A | °CTGA | N/A | Pour l'utilisation dans les machines à coudre | |
| Densité | 2.2 | N/A | gm/cm3 | N/A | Pour l'utilisation dans les machines de traitement de l'air | |
| Peau de cuivre | 31.2 ((5.5) Les pièces détachées | N/A | Nombre d'étoiles | 1 oz ((35 mm) de feuille EDC après flottation de soudure |
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8 | |
| Intégrabilité | V-0 | N/A | N/A | N/A | Les produits | |
| Compatible avec les procédés sans plomb | - Oui, oui. | N/A | N/A | N/A | N/A | |
