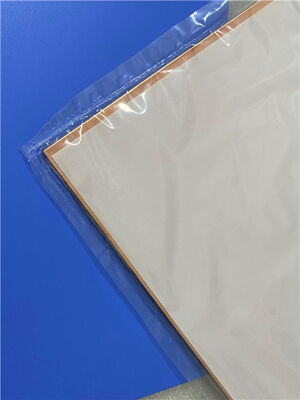

Substrat haute fréquence F4BTMS300 à 2 couches, 5 mil, finition ENIG

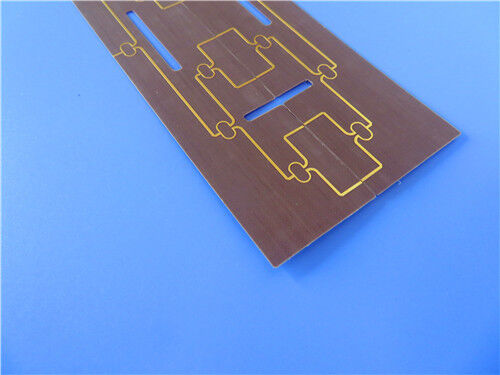

Ce PCB rigide F4BTMS300 à 2 couches est une solution de circuit haute fréquence ultra-mince et à haute fiabilité, conçue sur mesure pour les scénarios rigoureux de l'aérospatiale, des radars militaires et des communications par satellite. Utilisant un substrat composite PTFE rempli de céramique F4BTMS300 amélioré, la carte atteint une perte électromagnétique ultra-faible et une stabilité dimensionnelle exceptionnelle dans des conditions d'exploitation complexes. Il présente une épaisseur finie ultra-mince de 0,25 mm et un poids de cuivre extérieur de 1 oz (1,4 mils), équipé d'une finition de surface ENIG de première qualité pour assurer une conductivité électrique stable et une capacité anti-corrosion à long terme. Construit avec une trace/un espace minimum de 4/6 mils et une taille de trou minimum de 0,35 mm, il adopte une structure sans vias aveugles avec une construction double face sans sérigraphie ni masque de soudure. Fabriqué selon les normes IPC-Class-2 et basé sur des fichiers Gerber RS-274-X standard, chaque PCB subit des tests électriques complets avant la livraison, avec une offre mondiale accessible pour les déploiements industriels et aérospatiaux haut de gamme.

Spécification du PCB

Doté d'un empilement rigide symétrique et compact à 2 couches, ce PCB ultra-mince offre des performances électriques constantes et une excellente planéité structurelle pour la transmission de signaux haute fréquence. La structure multicouche optimisée élimine le déséquilibre des contraintes internes pendant la production et le fonctionnement, soutenant un rendement de fabrication élevé et une stabilité opérationnelle à long terme pour les circuits RF et aérospatiaux de précision.

Structure de l'empilement du PCB :

Statistiques du PCB

Ce PCB haute fréquence F4BTMS300 de précision adopte une disposition optimisée des composants et une distribution rationnelle des vias, s'adaptant pleinement aux exigences d'assemblage compact et offrant une transmission de signal stable et de haute précision pour les applications de systèmes aérospatiaux et RF.

Introduction au substrat haute fréquence F4BTMS300

Le F4BTMS300 est une version améliorée de la série de substrats F4BTM conventionnels, affinée grâce à une formulation de matériau optimisée et des techniques de fabrication avancées. Ce matériau composite intègre des charges nanocéramiques à haute teneur et une fibre de verre ultra-fine mélangée à une résine PTFE, atténuant efficacement les effets néfastes de la fibre de verre sur la propagation des ondes électromagnétiques. Cette optimisation structurelle réduit considérablement la perte diélectrique, améliore l'uniformité dimensionnelle globale, abaisse l'anisotropie des axes X/Y/Z et élargit la plage de fréquences de travail effective tout en améliorant la résistance électrique intrinsèque.

Le substrat présente une conductivité thermique exceptionnelle, des caractéristiques diélectriques stables en température et des performances d'expansion thermique ultra-faibles, maintenant des propriétés électriques et structurelles stables sous des fluctuations de température extrêmes. Il adopte une feuille de cuivre RTF à faible rugosité en configuration standard, qui réduit efficacement la perte du conducteur haute fréquence tout en conservant une résistance au pelage fiable. Compatible avec les processus de laminage à base de cuivre et d'aluminium, le F4BTMS300 sert d'alternative de qualité aérospatiale haute fiabilité aux substrats haute fréquence importés, idéal pour la fabrication de circuits de communication militaires, aéronautiques et satellitaires.

Caractéristiques électriques et thermiques du noyau F4BTMS300

Matériau F4BTMS Avantages

Plus performant que les substrats traditionnels FR4 et PTFE courants, les PCB F4BTMS300 présentent des propriétés matérielles améliorées et une compatibilité de processus polyvalente, idéaux pour les applications industrielles et aérospatiales rigoureuses de haute précision et haute fréquence :

Faible perte haute fréquence : la structure composite nanocéramique réduit l'atténuation du signal pour une transmission stable sur 10–20 GHz

Stabilité thermique fiable : le CTE optimisé et le coefficient de température DK évitent les changements de performance électrique sous cycles thermiques

Perte de conducteur minimisée : associé à une feuille de cuivre RTF à faible rugosité pour réduire la perte d'effet de peau et améliorer l'efficacité du circuit

Forte stabilité environnementale : une absorption d'humidité ultra-faible garantit des performances stables dans des conditions de température et d'humidité fluctuantes

Faible anisotropie structurelle : des propriétés physiques équilibrées empêchent la déformation et améliorent la fiabilité opérationnelle à long terme

Large adaptabilité de processus : compatible avec les laminages à base de cuivre et d'aluminium pour divers circuits de dissipation thermique haute puissance

Applications typiques

Bénéficiant d'une perte diélectrique ultra-faible, d'une adaptabilité environnementale exceptionnelle et de performances électriques stables à haute fréquence, les PCB F4BTMS300 sont largement appliqués dans les systèmes aérospatiaux haut de gamme, la défense militaire et les systèmes micro-ondes RF de précision :

• Équipements aérospatiaux, systèmes spatiaux et appareils électroniques de cabine
• Systèmes de circuits micro-ondes et RF de haute précision
• Radars militaires et équipements de radar de détection de haute précision
• Composants de réseau d'alimentation RF et modules de traitement de signal
• Antennes sensibles à la phase et systèmes d'antennes réseau à commande de phase
• Équipements de communication par satellite commerciaux et militaires

Garantie de qualité et de service

Tous les PCB haute fréquence F4BTMS300 sont fabriqués en stricte conformité avec les critères de qualité industriels IPC-Class-2. Traités à partir de fichiers Gerber RS-274-X standard, ces cartes haute fréquence ultra-minces présentent une tolérance dimensionnelle précise et une cohérence électrique stable pour les scénarios d'application haut de gamme. Chaque unité finie subit une inspection complète des performances électriques avant l'expédition pour éliminer les défauts fonctionnels et assurer l'uniformité de la qualité par lot. Soutenues par une logistique mondiale et un support technique professionnel, ces solutions de PCB de qualité aérospatiale offrent un support fiable pour la fabrication industrielle de haute précision et les projets de recherche scientifique avancée dans le monde entier.
