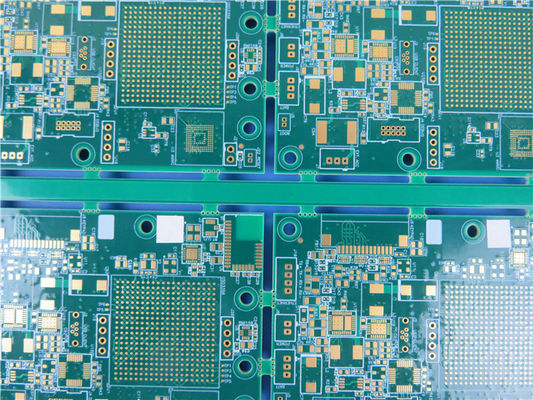

Interconnexion à haute densité (HDI)Une carte de circuit imprimé construite sur14 couchesFR-4 Tg170°CAvec l'or immersion
1.1 Description générale
Il s'agit d'un type de carte de circuit imprimé HDI à 14 couches construite sur un substrat FR-4 Tg170 pour l'application dans les équipements de codec.0 mm d'épaisseur avec sérigraphie blanche sur masque de soudure vert et or d'immersion sur tamponsLes PCB contiennent 2 + N + 2 couches d'interconnexion de haute densité, des microvias sur différentes couches sont empilés.Ils sont fabriqués selon IPC 6012 Classe 2 en utilisant les données fournies par Gerber.Chacun des 20 panneaux est emballé pour expédition.
1.2Nos avantages
La certification est délivrée selon les normes ISO9001, ISO14001, IATF16949, UL;
Capacité de production de prototype à volume;
Atelier de 16000 m2;
une capacité de production mensuelle de 30000 m2;
8000 types de PCB par mois;
Classe IPC 2 / Classe IPC 3;
Taux de première production de produits éligibles: > 95%
1.3 Applicationsde PCB HDI
Oscilloscope
Un booster sans fil
Point d'accès Wifi
Wifi 4G
Routeur GSM
Systèmes d'accès par carte
Instruments de mesure
1.4 Paramètre et fiche de données
| Nombre de couches |
14 couches |
| Type de plaque |
PCB multicouches |
| Taille du tableau |
220 mm x 170 mm = 4 pièces |
| Épaisseur du panneau |
2.0 mm +/- 0.16 |
| Matériau du tableau |
FR-4 |
| Fournisseur de matériaux de planche |
L'ITEQ |
| Tg Valeur du matériau du carton |
170°C |
| |
| Épaisseur de PTH Cu |
≥ 20 μm |
| Épaisseur de la couche intérieure |
18 μm (0,5 oz) |
| Épaisseur de surface Cu |
35 μm (1 oz) |
| |
| Type et numéro de modèle du masque de soudure. |
Le système d'aération de l'appareil est équipé d'un système d'aération de l'appareil. |
| Fournisseur de masques de soudure |
Le TAIYO |
| Couleur du masque de soudure |
Verte |
| Nombre de masques de soudure |
2 |
| Épaisseur du masque de soudure |
14 euh |
| |
| Type d'encre à sérigraphie |
Le secteur de l'électricité |
| Fournisseur de sérigraphie |
Le TAIYO |
| La couleur du fil de soie |
Blanc |
| Nombre de sérigraphes |
1 |
| |
| Trace minimale (en millilitres) |
5.8 millions |
| Écarte minimale (m) |
6.2 millions |
| |
| Finition de surface |
Or par immersion |
| RoHS requis |
- Oui, oui. |
| La page de coupe |
00,25% |
| Essai de choc thermique |
Passage, 288 ± 5 °C, 10 secondes, 3 cycles, pas de délamination, pas de cloques. |
| Test de soudabilité |
Passage, 255±5°C,5 secondes Zone d'humidité au moins 95% |
| Fonction |
100% de réussite au test électrique |
| Travail de fabrication |
Conformité avec les normes IPC-A-600H et IPC-6012C de classe 2 |
| Tableau de forage (mm) |
|
| T1 |
0.300 |
| T2 |
0.450 |
| T3 |
0.580 |
| T4 |
0.590 |
| Le T5 |
0.690 |
| T6 |
0.650 |
| T7 |
1.000 |
| Le T8 |
1.150 |
| T9 |
1.200 |
| Le T10 |
1.300 |
| T11 |
1.400 |
| T12 |
1.500 |
| T13 |
1.600 |
| T14 |
1.700 |
| T15 |
2.050 |
| T16 |
2.550 |
| T17 |
3.000 |
| T18 |
3.200 |
| T19 |
3.450 |
1.5Différents types de PCB HDI
Pour simplifier les PCB interconnectés à haute densité, nous définissons 3 types de PCB HDI comme ci-dessous:
1+N+1, les PCB contiennent une perceuse laser et un pressage une fois dans les cartes HDI.
I+N+I (I≥2), les PCB contiennent deux fois de forage et de pressage au laser ou plusieurs fois de forage et de pressage au laser, y compris les microvias échelonnés ou empilés sur différentes couches.
Toutes les couches HDI, les voies aveugles et les voies enfouies peuvent être placées librement sur différentes couches comme le souhaite le concepteur.
