Détails sur le produit:
Conditions de paiement et expédition:
|

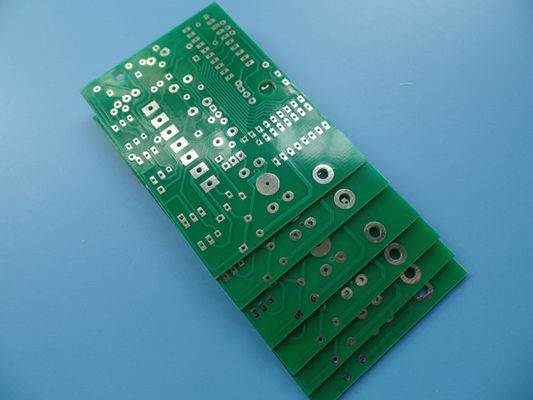

| Matière première: | FR-4 | Compte de couche: | 1 couche |
|---|---|---|---|
| Épaisseur de carte PCB: | 1.6mm ±0.16 | Taille de carte PCB: | 62 x 41.6mm=1PCS |
| Masque de soudure: | Vert de lustre | Poids de cuivre: | 1oz |
| Finition extérieure: | Mise à niveau de soudure d'air chaud (HASL), sans plomb | ||
| Mettre en évidence: | Carte électronique à une seule couche de HASL,carte 1oz électronique à une seule couche,panneau à simple face de la carte PCB 1oz |
||
| TAILLE DE CARTE PCB | 62 x 41.6mm=1PCS |
| TYPE DE CONSEIL | Carte PCB à simple face |
| Nombre de couches | 1 couche |
| Composants extérieurs de bâti | non |
| Par des composants de trou | OUI |
| EMPILEMENT DE COUCHE | Cuivre ------- couche 35um (1oz) SUPÉRIEURE |
| FR-4 1,5 millimètres | |
| TECHNOLOGIE | |
| Trace et espace minimum : | 8mil/9mil |
| Trous minimum/maximum : | 0.5/7.1mm |
| Nombre de différents trous : | 5 |
| Nombre de forages : | 47 |
| Nombre de fentes fraisées : | 0 |
| Nombre de coupes-circuit internes : | 0 |
| Contrôle d'impédance | non |
| MATÉRIEL DE CONSEIL | |
| En verre époxy : | FR-4 1.5mm, Tg>130℃ |
| Aluminium final externe : | 1oz |
| Aluminium final interne : | 0oz |
| Taille finale de carte PCB : | 1.6mm ±0.16 |
| ÉLECTRODÉPOSITION ET REVÊTEMENT | |
| Finition extérieure | Mise à niveau de soudure d'air chaud (HASL), sans plomb, Sn>=2.54µm |
| Soudez le masque pour s'appliquer à : | Inférieur, minimum 12micron |
| Couleur de masque de soudure : | Vert de lustre, Taiyo PSR-2000GT600D |
| Type de masque de soudure : | LPSM |
| CONTOUR/CUTTING | Cheminement |
| INSCRIPTION | |
| Côté de légende composante | aucun silkscreen n'a exigé |
| Couleur de légende composante | aucun silkscreen n'a exigé |
| Fabricant Name ou logo : | Aucune condition spéciale |
| PAR L'INTERMÉDIAIRE DE | Non plaqué par le trou (NPTH) |
| ESTIMATION DE FLAMIBILITY | Approbation mn de l'UL 94-V0. |
| TOLÉRANCE DE DIMENSION | |
| Dimension d'ensemble : | 0,0059" (0.15mm) |
| Électrodéposition de conseil : | 0,0030" (0.076mm) |
| Tolérance de perceuse : | 0,002" (0.05mm) |
| ESSAI | Expédition antérieure d'essai électrique de 100% |
| TYPE D'ILLUSTRATION À FOURNIR | dossier d'email, Gerber RS-274-X, PCBDOC etc. |
| AIRE DE SERVICE | Dans le monde entier, globalement. |
