Double carte PCB 10mil de couche de Rogers 3203 à haute fréquence pour les satellites directs d'émission
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom
  • Nom

Double carte PCB 10mil de couche de Rogers 3203 à haute fréquence pour les satellites directs d'émission

Nombre De Pièces: 1pcs
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-121.V1.0
Matière première:
les stratifiés remplis en céramique ont renforcé avec la fibre de verre tissée
Compte de couche:
PCB double couche, multicouche, hybride
Épaisseur de carte PCB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm)
Taille de carte PCB:
≤400mm X 500mm
Masque de soudure:
Etc. vert, noir, bleu, jaune, rouge.
Poids de cuivre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure:
Cuivre nu, HASL, ENIG, OSP etc….
Mettre en évidence:

Double carte PCB de couche de Rogers 3203

,

double carte PCB de la couche 10mil

,

Carte PCB remplie en céramique de couche d'UL double

Description du produit



Rogers RO3203 PCB haute fréquence double face 10 mil avec immersion Gold pourSatellites de diffusion directe

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)



Les matériaux de circuit haute fréquence RO3203 de Rogers Corporation sont des stratifiés remplis de céramique renforcés de fibre de verre tissée.Ce matériau est conçu pour offrir des performances électriques et une stabilité mécanique exceptionnelles à des prix compétitifs.La constante diélectrique des matériaux de circuit haute fréquence RO3203 est de 3,02.Ceci, associé à un facteur de dissipation de 0,0016, étend la plage de fréquences utiles au-delà de 40 GHz.



Les stratifiés RO3203 combinent la douceur de surface d'un stratifié PTFE non tissé, pour des tolérances de gravure plus fines, avec la rigidité d'un stratifié PTFE tissé de verre.Ces matériaux peuvent être transformés en cartes de circuits imprimés en utilisant techniques de traitement standard des circuits imprimés en PTFE.Les options de revêtement disponibles sont une feuille de cuivre électrodéposée de 0,5, 1 ou 2 oz/pi2 (17, 35, 70 microns d'épaisseur).Ces stratifiés sont fabriqués selon un système de qualité certifié ISO 9002.



Caractéristiques:

1. Des performances électriques et mécaniques uniformes sont idéales pour les structures multicouches complexes à haute fréquence.

2. Une faible perte diélectrique pour des performances à haute fréquence peut être utilisée dans des applications dépassant 20 GHz.4. D'excellentes propriétés mécaniques sur une large gamme de constantes diélectriques sont idéales pour les conceptions de cartes multicouches.

3. Le faible coefficient de dilatation dans le plan (associé au cuivre) convient aux conceptions hybrides de panneaux multicouches en verre époxy et des assemblages montés en surface fiables.

4. Prix économique pour la fabrication en série.



Applications typiques:

1. Antennes satellites de positionnement global automobile

2. Liaison de données sur les systèmes de câble

3. Satellites de diffusion directe

4. Fond de panier d'alimentation

5. Systèmes de télécommunications sans fil

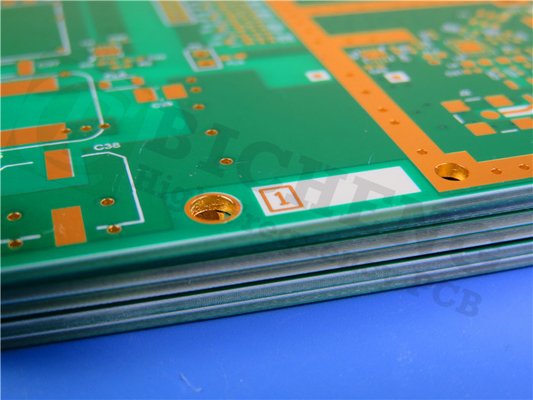

Double carte PCB 10mil de couche de Rogers 3203 à haute fréquence pour les satellites directs d'émission 0



Capacité PCB(RO3203)

Matériau PCB : Stratifiés remplis de céramique renforcés de fibre de verre tissée
Désignation: RO3203
Constante diélectrique: 3,02±0,04
Nombre de couches : PCB double couche, multicouche, hybride
Poids cuivre : 0,5 oz (17 μm), 1 oz (35 μm), 2 oz (70 μm)
Épaisseur du PCB : 10 mil (0,254 mm), 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Taille du circuit imprimé : ≤400mm X 500mm
Masque de soudure : Vert, noir, bleu, jaune, rouge etc.
Finition de surface: Cuivre nu, HASL, ENIG, OSP etc..



Fiche technique de RO3203

RO3203 Valeur typique
Propriété RO3203 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcessus 3,02±0,04 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Facteur de dissipation,tanδ 0,0016 Z   10 GHz/23℃ IPC-TM-650 2.5.5.5
Conductivité thermique 0,47 (3,2)   W/mK Flotteur 100℃ ASTM C518
Résistivité volumique 107   MΩ.cm UN ASTM D257
Résistivité de surface 107   MΩ UN ASTM D257
Stabilité dimensionnelle 0,08 X, Y mm/m +E2/150 après gravure IPC-TM-650 2.4.3.9
Module de traction   XY kpsi RT ASTM D638
Module de flexion 400 300 XY kpsi UN ASTM D790
Résistance à la traction 12.5 13 XY kpsi RT ASTM D638
Résistance à la flexion 9 8 XY kpsi UN ASTM D790
Absorption d'humidité <0,1   % J24/23 IPC-TM-650 2.6.2.1
Coefficient de dilatation thermique 58 13 ZX,Y ppm/℃ -50 ℃ à 288 ℃ ASTM D3386
Td 500   ℃ TGA ASTM D3850
Densité 2.1   g/cm3 23℃ ASTM D792
Résistance au pelage du cuivre 10 (1,74)   lb/po (N/mm) Après soudure IPC-TM-650 2.4.8
Inflammabilité V-0       UL 94
Compatible avec le processus sans plomb Oui



Balises:

RO4003C LoPro Rogers PCB Board,

8mil Rogers PCB Board,

0.5oz Rogers PCB Board
