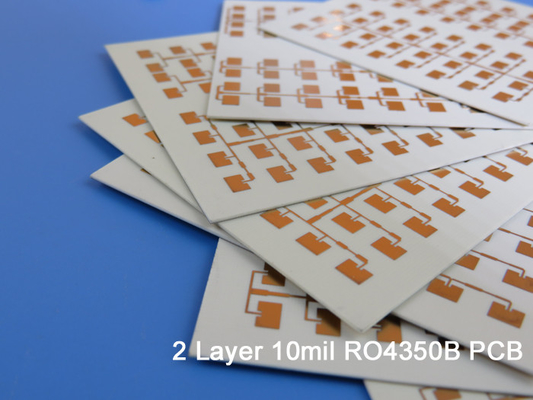

Cartes de circuits imprimés haute fréquence double face Rogers 4350 PCB 10 mil
  • Nom
  • Nom

Cartes de circuits imprimés haute fréquence double face Rogers 4350 PCB 10 mil

Nombre De Pièces: 1 PCS
Prix: USD9.99-99.99
Emballage Standard: Sacs sous vide + Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Détails Informations
Description du produit
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-8.V1.0
matière première:
Rogers 4350
Compte de couche:
2 couches
Épaisseur de carte PCB:
10 millions
Finition de surface:
Or d'immersion
Mettre en évidence:

Cartes de circuit imprimé haute fréquence double face

,

cartes de circuit imprimé Rogers 4350

,

carte de circuit imprimé Rogers 10 mil

Description du produit

Rogers 4350 double de la carte PCB 10 mils a dégrossi les cartes à haute fréquence



La haute fréquence PCBs de Rogers 4350 sont faites de stratifiés en céramique d'hydrocarbure qui sont conçus pour offrir la représentation et le coût bas à haute fréquence supérieurs des applications à fort débit. Elles ne sont pas PTFE qui peuvent être fabriqués utilisant l'époxyde standard/verre (FR-4) de processus.



Il a la constante diélectrique de 3,48, facteur de dissipation de 0,0037 à 10 gigahertz. La basse tolérance diélectrique et la basse perte permet des applications avec de plus hautes fréquences de fonctionnement.



Le coefficient d'expansion de roges 4350 circuits est semblable à celui du cuivre qui permet le conseil exhibant l'excellente stabilité dimensionnelle. Et il a un Tg de >280°C (536°F), ainsi des caractéristiques d'expansion restent stable sur la gamme entière du circuit traitant les températures.



Rogers RO4350B PCBs ont été employés sucessfullly plus de 10 ans dans les amplificateurs de puissance élevée, les amplificateurs de puissance de micro-onde, des antennes celluar etc. de station de base.



Valeur typique de RO4350B
Propriété RO4350B Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 3.48±0.05 Z   10 GHz/23℃ IPC-TM-650 Stripline maintenu par 2.5.5.5
Constante diélectrique, εDesign 3,66 Z   8 à 40 gigahertz Méthode de longueur de phase différentielle
Dissipation Factortan, δ 0,0037
0,0031		 Z   10 GHz/23℃
2,5 GHz/23℃		 IPC-TM-650 2.5.5.5
Coefficient thermique de ε +50 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Résistivité volumique 1,2 x 1010   MΩ.cm COND A IPC-TM-650 2.5.17.1
Résistivité extérieure 5,7 x109   MΩ COND A IPC-TM-650 2.5.17.1
Force électrique 31.2(780) Z Kv/mm (v/mil) 0.51mm (0,020") IPC-TM-650 2.5.6.2
Module de tension 16 767 (2 432)
14 153 (2 053)		 X
Y		 MPA (ksi) Droite ASTM D 638
Résistance à la traction 203 (29,5)
130 (18,9)		 X
Y		 MPA (ksi) Droite ASTM D 638
Résistance à la flexion 255
(37)		   MPA
(kpsi)		   IPC-TM-650 2.4.4
Stabilité dimensionnelle <0>X, Y mm/m
(mil/pouce)		 après etch+E2/150℃ IPC-TM-650 2.4.39A
Coefficient de dilatation thermique 10
12
32		 X
Y
Z		 ppm/℃ -55℃to288℃ IPC-TM-650 2.4.41
Tg >280   ℃ TMA IPC-TM-650 2.4.24.3
Le TD 390   ℃ TGA   ASTM D 3850
Conduction thermique 0,69   W/M/oK 80℃ ASTM C518
Absorption d'humidité 0,06   % 48hours immersion 0,060"
la température 50℃ d'échantillon		 ASTM D 570
Densité 1,86   gm/cm3 23℃ ASTM D 792
Peau de cuivre Stength 0,88
(5,0)		   N/mm
(pli)		 après flotteur de soudure 1 once.
Aluminium d'EDC		 IPC-TM-650 2.4.8
Inflammabilité (3) V-0       UL 94
Processus sans plomb compatible Oui







Cartes de circuits imprimés haute fréquence double face Rogers 4350 PCB 10 mil 0
