| Mettre en évidence: | PCB à micro-ondes thermoset en or par immersion,125 millilitres,Systèmes de positionnement global Antennes PCB |
||
|---|---|---|---|

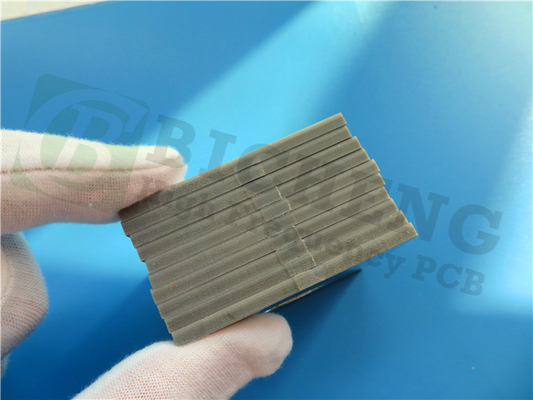

Présentation du PCB TMM13i, un PCB thermodurcissable fabriqué par Rogers Corporation, réputé pour ses propriétés exceptionnelles.
Le TMM13i, membre de la série TMM, combine les avantages des substrats en céramique et en PTFE tout en offrant la simplicité des techniques de traitement des substrats mous.Spécialement conçus pour les applications en bande et en micro-bande qui exigent une fiabilité à travers-trous élevée, ce composite polymère thermodurcissable en céramique est un excellent choix.
Intéressons-nous aux spécifications du TMM13i:
TMM13i Propriétés typiques:
L'une des caractéristiques les plus remarquables du TMM13i est sa constante diélectrique (Dk) très constante de 12,2 sur une large plage de fréquences de 8 GHz à 40 GHz.Cette caractéristique a été mesurée avec précision à l'aide de la méthode de longueur de phase différentielle.
Le procédé Dk, mesuré par IPC-TM-650 2.5.5.5, est de 12,85 ± 0,35 à 10 GHz.
Pour assurer une transmission claire et robuste du signal, le TMM13i dispose d'un faible facteur de dissipation de 0,0019 à 10 GHz.
En termes de performances électriques, le TMM13i présente une résistance d'isolation supérieure à 2000 Gohm, mesurée par C/96/60/95 ASTM D257.déterminée par la méthode 2 IPC-TM-650.5.6.2.
| Les biens immobiliers | TMM13i | Direction | Unités | Condition | Méthode d'essai | |
| Constante diélectrique | 12.2 | - | - | 8 à 40 GHz | Méthode de longueur de phase différentielle | |
| Constante diélectrique,ε procédé | 120,85 ± 0.35 | Z | 10 GHz | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | ||
| Facteur de dissipation (processus) | 0.0019 | Z | - | 10 GHz | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Résistance à l'isolation | > 2000 | - | Je vous en prie! | Le Parlement européen | Pour l'utilisation dans les machines à coudre | |
| Resistance électrique (résistance diélectrique) | 213 | Z | V/mil | - | Métode IPC-TM-650 2.5.6.2 | |
| Propriétés thermiques | ||||||
| Coefficient thermique de la constante diélectrique | - 70 ans | - | ppm/°K | -55°C à 125°C | IPC-TM-650 2. Les produits de base doivent être présentés dans les conditions suivantes:5.5.5 | |
| Décomposition à température (Td) | 425 | 425 | °CTGA | - | Pour l'utilisation dans les machines de traitement de l'air | |
| Coefficient de dilatation thermique - X | 19 | X | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Coefficient de dilatation thermique - Y | 19 | Y | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Coefficient de dilatation thermique - Z | 20 | Z | en ppm/K | 0 à 140 °C | Pour les appareils de traitement des eaux usées, les caractéristiques suivantes doivent être respectées:4.41 | |
| Propriétés mécaniques | ||||||
| Résistance à la peeling du cuivre après stress thermique | 4.0 (0,7) | X, Y | Lb/pouce (N/mm) | après soudage flottant 1 oz. EDC | La méthode IPC-TM-650 est utilisée.4.8 | |
| Propriétés physiques | ||||||
| Absorption de l'humidité | 1.27 mm (0,050") | 0.16 | - | % | D/24/23 | Pour l'utilisation dans les machines de traitement de l'air |
| 3.18 mm (0,125") | 0.13 | |||||
| Gravité spécifique | 3 | - | - | Une | Pour les appareils à commande numérique | |
| Compatible avec les procédés sans plomb | Je suis désolé. | - | - | - | - | |
Ces propriétés électriques remarquables positionnent le TMM13i comme un choix idéal pour les applications nécessitant une isolation électrique critique, en particulier dans les scénarios à haute tension.
En ce qui concerne ses propriétés thermiques, le TMM13i démontre un coefficient thermique de constante diélectrique de -70 ppm/°K sur une large plage de températures allant de -55°C à 125°C, mesurée par IPC-TM-650 2.5.5.5.
Avec une température de décomposition élevée (Td) de 425°C, telle que déterminée par l'ASTM D3850TM, le TMM13i est particulièrement adapté au déploiement dans des environnements à haute température.
En outre, le TMM13i présente de faibles coefficients d'expansion thermique (CTE) de 19 ppm/°K dans les directions X et Y et de 20 ppm/°K dans la direction Z, mesurés par ASTM E 831 IPC-TM-650, 2.4.41Sa CTE isotrope correspond étroitement à celle du cuivre, qui est de 17 ppm/°K. Cela permet de produire des revêtements perforés de haute fiabilité et assure de faibles valeurs de rétrécissement par gravure.
En termes de propriétés mécaniques, le TMM13i possède une résistance à l'écaillage du cuivre de 0,7 N/mm après flottement de soudure avec 1 oz. ED cuivre, mesuré par la méthode IPC-TM-650.4.8.
En ce qui concerne l'absorption d'humidité, le TMM13i maintient un taux de 0,16% à 1,27 mm (50 mil) d'épaisseur et de 0,13% à 3,18 mm (125 mil) d'épaisseur, tel que déterminé par ASTM D570.Cela montre sa résilience dans des conditions humides.
Avec une densité spécifique de 3 et une compatibilité avec les procédés sans plomb, le TMM13i s'aligne sur des applications respectueuses de l'environnement.
Pour les PCB TMM13i, nous fournissons une gamme d'options, y compris des cartes à une face, des cartes à double face, des cartes multicouches et des types hybrides.
Nos PCB TMM13i sont disponibles dans différentes épaisseurs, y compris les options standard telles que 20 mil, 30 mil, 60 mil, 100 mil, 200 mil et 300 mil.d'une épaisseur allant de 15 à 500 mm, répondant aux exigences de nos concepteurs.
Le cuivre fini sur les rails peut être de 1 oz. ou 2 oz.
La taille maximale du PCB pour TMM13i est de 400 mm sur 500 mm. Que ce soit une seule carte ou un panneau avec plusieurs conceptions, nous assurons une excellente qualité et précision.
Options de couleurs de masque de soudure, y compris vert, noir, bleu, rouge et jaune, etc.
Nous fournissons une variété d'options de finition de surface pour les tampons, tels que l'or immersion, HASL, l'argent immersion, l'étain immersion, ENEPIG, le cuivre nu, OSP et l'or pur.
| Matériau de PCB: | Composites en polymère thermoset d'hydrocarbures céramiques |
| Nom: | TMM13i |
| Constante diélectrique: | 12.85 |
| Nombre de couches: | PCB à une seule face, PCB à double face, PCB multicouche, PCB hybride |
| Épaisseur du PCB: | Les émissions de dioxyde de carbone sont des émissions de dioxyde de carbone produites par des procédés chimiques ou chimiques.35 mm), 275mil (6.985mm), 300mil (7.62mm), 500mil (12.7mm) |
| Poids en cuivre: | 1 oz (35 μm), 2 oz (70 μm) |
| Taille des PCB: | ≤ 400 mm x 500 mm |
| Masque de soudure: | Vert, noir, bleu, rouge, jaune, etc. |
| Finition de surface: | L'or par immersion, le HASL, l'argent par immersion, l'étain par immersion, l'ENEPIG, le cuivre nu, l'OSP, l'or pur plaqué, etc. |
L'usinage des stratifiés TMM13i est réalisé avec succès à l'aide d'outils de carbure classiques.la durée de vie de l'outil peut dépasser 250 pouces linéaires lorsqu'il travaille avec des cartes de circuit imprimé TMM13i.
Il convient de noter que le forage des matériaux TMM13i nécessite certaines mesures de sécurité en raison de la nature abrasive du remplissage en céramique.Il est recommandé d'éviter les outils dont la vitesse de surface est élevée (> 500 SFM) et dont la charge des copeaux est faible (0.002"/rev.) pour prévenir la production excessive de chaleur et l'usure des outils.
