Circuit imprimé RT Duroid 5880, 3 couches, épaisseur 3,3 mm, finition or par immersion

Circuit imprimé RT Duroid 5880, 3 couches, épaisseur 3,3 mm, finition or par immersion

Nombre De Pièces: 1 PCS
Prix: USD9.99-99.99/PCS
Emballage Standard: Sacs à vide + cartons
Période De Livraison: 8 à 9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000 pièces par mois
Informations détaillées
Lieu d'origine
Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Matériau de PCB:
RT/duroid 5880 - 1,575 mm (62 mil)
Nombre de couches:
à 3 couches
Épaisseur des PCB:
3,3 mm
Taille des PCB:
49,1 mm x 43,2 mm = 1 pièce, +/- 0,15 mm
Poids en cuivre:
1 oz (1,4 ml) couches extérieures/couches intérieures
Finition de surface:
Or par immersion
Mettre en évidence:

NT1 traitement des déchets

,

Circuit imprimé 3 couches ENIG

,

Circuit imprimé ENIG

Description du produit

Ce PCB est construit en utilisant RT/duroid 5880 et RO4450F, qui sont tous deux réputés pour leurs propriétés électriques supérieures.



NT1droidest un stratifié à haute fréquence composé de PTFE (polytétrafluoroéthylène) renforcé de microfibres de verre, dont la constante diélectrique reste uniforme à différentes fréquences,ce qui le rend idéal pour les applications qui exigent des performances constantes.



- Le numéro RO4450Fest utilisé comme couche de collage, fournissant une résistance et une stabilité thermique supplémentaires à la structure du PCB.



Principales spécifications
- Dimensions: 49,1 mm x 43,2 mm (± 0,15 mm)
- Nombre de couches: 3 couches
- Trace minimale / espace: 5/7 millilitres
- Taille minimale du trou: 0,4 mm
- Épaisseur de la planche finie: 3,3 mm
- Poids du cuivre fini: 1 oz (1,4 ml) sur les couches extérieures et intérieures
- épaisseur de revêtement: 20 μm
- Finition de surface: or immersion
- Tests: des tests électriques à 100% sont effectués avant expédition pour assurer la qualité et la fiabilité.



Avantages du RT/duroïde 5880

L'utilisation du RT/duroïde 5880 présente de nombreux avantages:



- Propriétés électriques uniformes: la constante diélectrique du RT/duroïde 5880 est étroitement contrôlée, avec une valeur typique de 2,2 (±0,02 à 10 GHz).Cette cohérence est cruciale pour les applications à haute fréquence.



- Facteur de dissipation faible: à 10 GHz, le facteur de dissipation est impressionnant 0.0009, minimisant les pertes de signal et améliorant les performances globales.



- Résistance aux facteurs environnementaux: le matériau est résistant aux solvants et aux réactifs, ce qui le rend adapté à divers procédés de fabrication.



- Stabilité thermique: avec un faible coefficient de température de la constante diélectrique (TCDk) de -125 ppm/°C, ce PCB peut maintenir ses performances sur une large plage de températures.



NT1 valeur moyenne
Les biens immobiliers NT1département d'État Direction Unités Condition Méthode d'essai
Constante diélectrique,ε procédé 2.20
2.20 ± 0,02 spécifications.
Z N/A C24/23/50: les prêts à la consommation
C24/23/50: les prêts à la consommation
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Constante diélectrique 2.2 Z N/A 8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ 0.0004
0.0009
Z N/A C24/23/50: les prêts à la consommation
C24/23/50: les prêts à la consommation
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Coefficient thermique de ε - 125 ans Z en ppm/°C -50°C à 150°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.5.5.5
Résistance au volume 2 x 107 Z Pour les produits chimiques C/96/35/90, le Conseil Pour l'utilisation dans les machines à coudre
Résistance de surface 3 x 107 Z Je vous en prie. C/96/35/90, le Conseil Pour l'utilisation dans les machines à coudre
Température spécifique 0.96 ((0.23) N/A j/g/k
(cal/g/c)
N/A Calculé
Module de traction Essai à 23°C Essai à 100°C N/A MPa (kpsi) Une Pour l'aéronef
1070 ((156) 450 ((65) X
860 (((125) 380 ((55) Y
Le stress suprême 29(4.2) 20(2.9) X
27(3.9) 18 ((2.6) Y
La dernière souche 6 7.2 X %
4.9 5.8 Y
Module de compression 710(103) 500 ((73) X MPa (kpsi) Une Pour les produits de la catégorie A:
710(103) 500 ((73) Y
940 ((136) 670(97) Z
Le stress suprême 27(3.9) 22(3.2) X
29 (article 5.3) 21(3.1) Y
52(7.5) 43 (6.3) Z
La dernière souche 8.5 8.4 X %
7.7 7.8 Y
12.5 17.6 Z
Absorption de l'humidité 0.02 N/A % 0.62 " (de 1,6 mm) D48 / 50 Pour l'utilisation dans les machines de traitement de l'air
Conductivité thermique 0.2 Z Pour les appareils électroniques 80°C Pour l'utilisation dans les machines à coudre
Coefficient de dilatation thermique 31
48
237
X
Y
Z
en ppm/°C 0 à 100°C IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.41
Td 500 N/A °C TGA N/A Pour l'utilisation dans les machines à coudre
Densité 2.2 N/A gm/cm3 N/A Pour l'utilisation dans les machines de traitement de l'air
Peau de cuivre 31.2 ((5.5) Les pièces détachées N/A Nombre d'étoiles 1 oz ((35 mm) de feuille EDC
après flottation de soudure
IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.8
Intégrabilité V-0 N/A N/A N/A Les produits
Compatible avec les procédés sans plomb - Oui, oui. N/A N/A N/A N/A



Applications

La polyvalence de ce PCB rigide à trois couches le rend adapté à un large éventail d'applications, notamment:



- Antennes à large bande pour les compagnies aériennes commerciales: fiabilité et performances élevées dans les systèmes de communication.


- Circuits à micro-bandes et à stripes: idéal pour les applications RF et micro-ondes.


- Applications d'ondes millimétriques: Prend en charge les technologies de pointe dans les télécommunications et le radar.


- Systèmes radar: essentiels pour les systèmes de guidage et le suivi de précision.


- Antennes radio numériques point à point: assure des connexions claires et fiables dans les réseaux de communication.

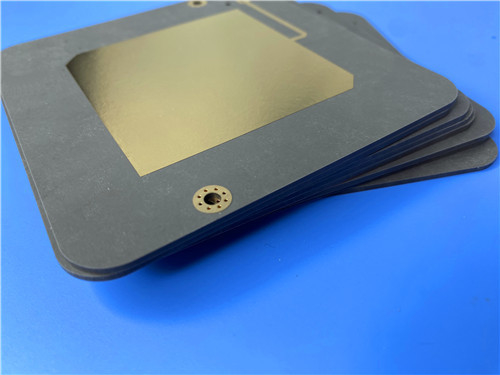

Circuit imprimé RT Duroid 5880, 3 couches, épaisseur 3,3 mm, finition or par immersion 0



Assurance qualité et normes

Notre processus de fabrication est conforme aux normes IPC-Classe 2, ce qui garantit que chaque PCB répond aux normes de qualité les plus élevées.et la mise en œuvre de tests électriques à 100% avant expédition garantit que seules les cartes entièrement fonctionnelles atteignent nos clients.



Conclusion
RT duroid 5880 PCB est un témoignage de l'ingénierie avancée et de la fabrication de qualité.et la polyvalence dans diverses applications, ce PCB est un choix idéal pour les ingénieurs et les concepteurs qui visent l'excellence dans leurs projets électroniques.Nous restons déterminés à fournir des solutions qui répondent aux besoins en constante évolution de l'industrie..



Circuit imprimé RT Duroid 5880, 3 couches, épaisseur 3,3 mm, finition or par immersion 1
