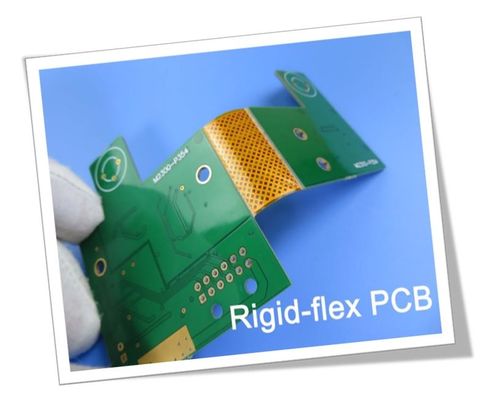

Contrôle de l'impédance des PCB rigides flexibles à 4 couches S1000-2M

Le S1000-2M (FR-4) est une carte de circuit imprimé de haute qualité qui combine les avantages des circuits rigides et flexibles dans une seule carte.résistance à la chaleur, et la facilité de traitement mécanique, ce qui le rend adapté à un large éventail d'applications dans diverses industries.

Ce circuit imprimé rigide-flex de 4 couches est doté d'une conception d'empilement qui garantit des performances et une durabilité optimales.Les sections rigides, en stratifié FR-4.0 compatible sans plomb (S1000-2M), offrent stabilité et support pour les composants, tandis que les sections flexibles utilisent du polyimide (R-F777) avec des options d'épaisseur de 25 μm, 50 μm,et 75 μm, permettant au PCB de se plier et de se plier sans compromettre sa fonctionnalité.

Avec une Tg élevée de 180 °C et un faible coefficient d'expansion thermique (CTE) sur l'axe Z, le substrat S1000-2M (FR-4) offre une excellente résistance à la chaleur et une stabilité dimensionnelle.Il présente une fiabilité exceptionnelle à travers le trou et des performances de filament anodique anticonducteur (CAF), assurant une longue durée de vie et un fonctionnement fiable.

La couche de polyimide R-F777 offre une valeur de Tg élevée de 350°C, ce qui la rend adaptée aux applications nécessitant une résistance à haute température.disponible en cuivre ED et en cuivre RA avec une épaisseur de 12 μm, 18 μm et 35 μm, assurent une conductivité électrique et une transmission de signal efficaces.

Le S1000-2M (FR-4) Rigid-Flex PCB a une épaisseur de carte finie de 1,6 mm, avec la partie flexible mesurant 0,243 mm. Il dispose d'un masque de soudure vert sur les côtés supérieur et inférieur,fournissant une protection contre les ponts de soudure et assurant une soudure fiableLa finition en or par immersion offre une excellente conductivité et empêche l'oxydation.

Ce PCB est conçu avec une trace/espace minimale de 6/7 mils, permettant un routage précis et des circuits à haute densité.55 mm et offre un contrôle d'impédance de 50 ohms pour des voies spécifiquesL'application d'un film de blindage EMI améliore encore sa compatibilité électromagnétique.

Le S1000-2M (FR-4) est soumis à un test électrique rigoureux à 100% avant expédition, afin de s'assurer que chaque carte respecte les spécifications et les normes de qualité requises.Il est conforme aux normes IPC-Classe-2, garantissant des performances et une durabilité fiables.

Avec 19 composants, 56 plaquettes, 31 voies et 6 réseaux, ce PCB offre de nombreuses options de connectivité pour diverses conceptions de circuits.L'artwork Gerber RS-274-X fourni permet une intégration transparente dans le processus de fabrication.

Le S1000-2M (FR-4) PCB rigide-flex est largement disponible pour l'expédition dans le monde entier, répondant aux besoins des industries telles que l'informatique, la communication, l'électronique automobile, et plus encore.la fiabilité, et ses caractéristiques avancées en font un excellent choix pour les applications exigeantes où une combinaison de rigidité et de flexibilité est requise.
