Circuit à haute fréquence à 2 couches WL-CT338 PCB de 1,47 mm d'épaisseur

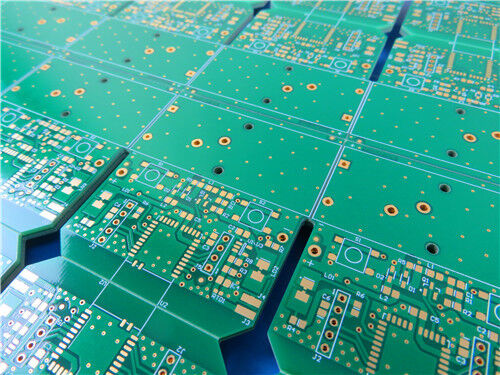

Ce circuit imprimé hybride haute fréquence sur mesure à 4 couches adopte un substrat en verre en céramique renforcé d'hydrocarbures thermodurcissable WL-CT338 combiné à des matériaux diélectriques FR4 à haute Tg.Disposant d'un masque de soudure vert double face avec légende blanche et finition de surface ENIG, le PCB applique un poids de cuivre interne/extérieur différencié,FR4Avec une épaisseur de stratification finie de 1,47 mm et des dimensions de planche de 175 mm × 121 mm (10 pièces), il offre une excellente stabilité thermique,faible perte à haute fréquence, des performances CTE équivalentes et une machinabilité supérieure pour les applications aérospatiales, radar et électroniques RF à haute puissance.

Spécifications du PCB

TC-WL338Vue d'ensemble du matériel

WL-CT338 est un laminat en cuivre en céramique thermodurcissable à base d'hydrocarbures renforcé de verre destiné à la fabrication de PCB multicouches à haute fréquence. Formulé avec une résine d'hydrocarbures modifiée,remplissage fonctionnel en céramique et tissu de verre renforcé, il adopte une structure thermoset mature au lieu d'un matériau PTFE thermoplastique. Il prend en charge le flux de travail de fabrication FR4 standard, facilite l'usinage,une plus grande homogénéité du circuit et une meilleure stabilité de la production, qui peut remplacer entièrement les stratifiés à haute fréquence importés.

Doté d'une formule optimisée de composés céramique-hydrocarbures, le WL-CT338 possède une faible perte diélectrique à haute fréquence, une résistance thermique supérieure et une stabilité constante de la température diélectrique.Il a un faible coefficient de dilatation thermique et un Tg ultra-élevé supérieur à 280 °C, avec Dk = 3,38 fixe pour une conception de circuit stable à haute fréquence.

Le WL-CT338 peut être collé avec une feuille de cuivre ED ou une feuille de cuivre RTF inversée.sa structure appuyée par de la colle ajoute 0L'épaisseur est de 0,018 mm (0,7 mil) pour renforcer la force de liaison du cuivre.il permet une stratification répétée pour l'empilement multicouche, et possède une excellente facilité de travail pour la fabrication dense via et fine trace.

Caractéristiques du matériau

Tolérance Dk réduite et faible perte: constante diélectrique stable avec faible facteur de dissipation pour la transmission de signaux haute fréquence

Système thermoset haut de gamme: la résine thermoset en céramique hydrocarburée assure une usinabilité et une résistance thermique supérieures des PCB

Excellente stabilité à la température: légère variation du paramètre diélectrique sous température ambiante fluctuante

CTE assortie de cuivre: l'axe X/Y du CTE assortit la feuille de cuivre, l'axe Z bas du CTE garantit la stabilité dimensionnelle et la fiabilité du cuivre perforé

Performance Tg ultra-haute: Tg ≥ 280°C, maintient une dimension stable et une structure en cuivre de trou intacte dans des conditions de température élevée

Conductivité thermique supérieure: efficacité de dissipation de chaleur supérieure à celle des substrats thermoplastiques homologues, idéale pour les scénarios de fonctionnement à haute puissance

Efficacité des coûts commerciaux: production de masse disponible avec un rapport coût/performance favorable

Résistance aux rayonnements: conserve des propriétés diélectriques et physiques stables après une exposition à une dose de rayonnement spécifiée

Propriété de faible dégagement: satisfait aux prescriptions de dégagement sous vide dans l'aérospatiale selon les normes de test de volatilité sous vide de l'industrie

Champs d'application typiques

• Équipement aérospatial, appareils de cabine spatiale et systèmes électroniques aéroportés
• Appareils à micro-ondes, antennes et systèmes d'antennes sensibles à la phase
• Radar d'alerte précoce, radar aérien et autres installations de radar militaire
• Modules de réseaux de formation de faisceaux
• Systèmes de communication par satellite et de navigation de précision
• Composants d'amplificateurs RF à haute puissance
