Double carte PCB 32mil Rogers de rf dégrossie adaptée aux besoins du client 0.813mm RO4003C

Double carte PCB 32mil Rogers de rf dégrossie adaptée aux besoins du client 0.813mm RO4003C

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-006.V1.0
Matière première:
RO4300C
Épaisseur de carte PCB:
0.9mm
Taille de carte PCB:
98 x 72mm=1PCS
Compte de couche:
2 couches
Poids de cuivre:
35um
Finition extérieure:
L'ENIG
Mettre en évidence:

panneau de carte PCB de 32mil Rogers

,

Panneau de carte PCB dégrossi par double de RO4003C

,

Panneau adapté aux besoins du client de carte PCB de rf

Description du produit



Rogers 4003 32mil 0.813mm PCB RO4003C PCB haute fréquence RF double face pour filtres

(Les cartes de circuits imprimés sont des produits sur mesure, l'image et les paramètres affichés sont juste pour référence)



Les stratifiés céramiques hydrocarbonés RO4003C sont conçus pour offrir des performances haute fréquence exceptionnelles tout en maintenant les coûts de construction des circuits à un faible niveau.Comme les fréquences de fonctionnement dépassent 500 MHz, les stratifiés disponibles pour les concepteurs deviennent limités, mais le RO4003C reste un choix fiable pour les circuits hyperfréquences RF, les réseaux d'adaptation et les lignes de transmission à impédance contrôlée.Sa faible perte diélectrique en fait un matériau privilégié pour les applications où les matériaux de circuits imprimés standard ne peuvent pas être utilisés à des fréquences de fonctionnement plus élevées.De plus, RO4003C a une constante diélectrique constante sur une large gamme de fréquences et l'un des coefficients de température les plus bas de tous les matériaux de carte de circuit imprimé.Son coefficient de dilatation thermique (CTE) offre plusieurs avantages aux concepteurs de circuits imprimés, notamment une stabilité dimensionnelle élevée, essentielle pour créer des cartes multicouches diélectriques mixtes.Même dans des conditions de choc thermique extrêmes, le faible CTE de l'axe Z du RO4003C garantit une qualité de trou traversant plaquée fiable.De plus, les caractéristiques d'expansion du matériau restent stables sur toute la plage de température de traitement des PCB, grâce à sa Tg de >280C.



PCBCaractéristiques

TAILLE DE LA CIRCUIT IMPRIMÉ 98 x 72 mm = 1 pièces
TYPE DE CARTE
Nombre de couches PCB double face
Composants de montage en surface OUI
Composants de trou traversant OUI
EMPILAGE DES COUCHES cuivre ------- 35um(1oz)+PLAQUE
RO4003C 32 mils 0,813 mm
cuivre ------- 35um(1oz)+PLAQUE
TECHNOLOGIE
Trace et espace minimum : 6,98 mil/6,28 mil
Trous minimaux / maximaux : 0,3/1,2 mm
Nombre de trous différents : 5
Nombre de trous de perçage : 481
Nombre de fentes fraisées : 0
Nombre de découpes internes : 1
Contrôle d'impédance Non
MATÉRIEL DE CARTE
Verre époxy : RO4003C 32 mils (0,813 mm), Tg 288
Feuille finale externe : 1,5 oz
Feuille finale interne : 0oz
Hauteur finale du PCB : 0,9mm ±0,1
PLACAGE ET REVÊTEMENT
Finition de surface Or Immersion
Le masque de soudure s'applique à : NON
Couleur du masque de soudure : NON
Type de masque de soudure : N / A
CONTOURS/COUPE Routage
MARQUAGE
Côté de la légende du composant NON
Couleur de la légende des composants NON
Nom ou logo du fabricant : N / A
VIA Trou traversant plaqué (PTH)
INDICE D'INFLAMMABILITÉ N / A
TOLÉRANCE DIMENSIONNELLE
Dimension de contour : 0,0059" (0,15 mm)
Placage de planche : 0,0030" (0,076 mm)
Tolérance de forage : 0,002" (0,05 mm)
TEST 100% Test électrique avant expédition
TYPE D'ŒUVRE À FOURNIR fichier de courrier électronique, Gerber RS-274-X, PCBDOC, etc.
ZONE DE SERVICE Dans le monde entier, globalement.



Les PCB RO4003C (cartes de circuits imprimés) jouent un rôle essentiel dans diverses applications électroniques, notamment les radars et capteurs automobiles, les antennes de stations de base cellulaires, les satellites de diffusion directe, les blocs à faible bruit, les amplificateurs de puissance et la RFID.

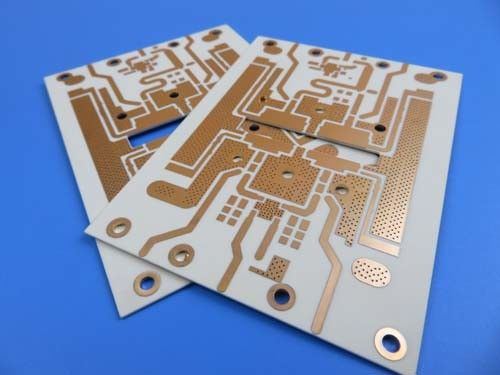

Double carte PCB 32mil Rogers de rf dégrossie adaptée aux besoins du client 0.813mm RO4003C 0



Fiche technique de Rogers 4003C (RO4003C)

RO4003C Valeur typique
Propriété RO4003C Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcessus 3,38±0,05 Z   10GHz/23 IPC-TM-650 2.5.5.5 Stripline serré
Constante diélectrique,εDesign 3,55 Z   8 à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipationtan,δ 0,0027
0,0021
Z   10GHz/23
2,5 GHz/23
IPC-TM-650 2.5.5.5
Coefficient thermique de ε +40 Z ppm/ -50à 150 IPC-TM-650 2.5.5.5
Résistivité volumique 1,7 × 10dix   MΩ.cm COND A IPC-TM-650 2.5.17.1
Résistivité de surface 4,2 × 109   COND A IPC-TM-650 2.5.17.1
Force électrique 31.2(780) Z Kv/mm(v/mil) 0,51 mm (0,020") IPC-TM-650 2.5.6.2
Module de traction 19 650(2 850)
19 450 (2 821)
X
Oui
MPa(ksi) RT ASTM D 638
Résistance à la traction 139(20.2)
100(14.5)
X
Oui
MPa(ksi) RT ASTM D 638
Résistance à la flexion 276
(40)
  MPa
(kpsi)
  IPC-TM-650 2.4.4
Stabilité dimensionnelle <0,3 X,Y mm/mètre
(mil/pouce)
après gravure+E2/150 IPC-TM-650 2.4.39A
Coefficient de dilatation thermique 11
14
46
X
Oui
Z
ppm/ -55à288 IPC-TM-650 2.4.41
Tg >280   TMA UN IPC-TM-650 2.4.24.3
Td 425   TGA   ASTM D 3850
Conductivité thermique 0,71   L/M/oK 80 ASTM C518
Absorption d'humidité 0,06   % Immersion 48h 0.060"
température de l'échantillon 50
ASTM D 570
Densité 1,79   g/cm3 23 ASTM D 792
Résistance au pelage du cuivre 1.05
(6.0)
  N/mm
(pli)
après soudure flotteur 1 oz.
Feuille EDC
IPC-TM-650 2.4.8
Inflammabilité N / A       UL 94
Compatible avec le processus sans plomb Oui
