DéTAILS DES PRODUITS
À la maison > Produits >

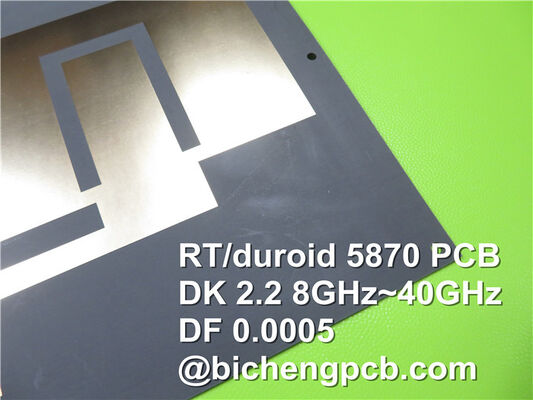

Microfibre en verre multicouche de panneau de carte PCB de Rogers UL Rogers de Rogers 5870 a renforcé PTFE

Microfibre en verre multicouche de panneau de carte PCB de Rogers UL Rogers de Rogers 5870 a renforcé PTFE

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-202.V1.0
Matériau de base:
RT/Duroid 5880 et RT/Duroid 5870
Nombre de couches:
Simple face, double couche, multicouche
Masque de soudure:
Vert, noir, bleu, jaune, rouge, etc.
Poids du cuivre:
0,5 oz (17 µm), 1 oz (35 µm), 2 oz (70 µm)
Finition de surface:
HASL, ENIG, OSP, étain d'immersion etc.
Mettre en évidence:

Panneau multicouche de carte PCB de Rogers

,

Panneau de carte PCB d'UL Rogers

,

Panneau de carte PCB de l'UL PTFE

Description du produit



Qu'est-ce que les lignes Stripline et microruban dans les PCB ?

Étiquette # RT/duroid 5880 Étiquette # Rogers 5870



Les composites PTFE renforcés de microfibres de verre Rogers RT/duroid 5870 et 5880 sont conçus pour les applications exigeantes de circuits stripline et microruban.

Aujourd'hui, nous apprenons ce que sont les lignes stripline et microruban.



Ligne de strip-tease :une ligne en bandes qui traverse la couche interne et est enterrée à l'intérieur du PCB, comme indiqué ci-dessous.

Microfibre en verre multicouche de panneau de carte PCB de Rogers UL Rogers de Rogers 5870 a renforcé PTFE 0

La partie marron est le conducteur, la partie verte est le diélectrique isolant du PCB, le stripline est le fil ruban intégré entre les deux couches de conducteurs.



Étant donné que le stripline est intégré entre deux couches de conducteurs, sa distribution de champ électrique se fait entre deux conducteurs (plans) qui l'enveloppent, et ne rayonne pas d'énergie et n'est pas perturbé par un rayonnement externe. mais comme tout est entouré de diélectrique (la constante diélectrique est supérieure à 1), le signal est transmis plus lentement en ligne ruban qu'en ligne microruban !



Ligne microruban :une ligne de ruban attachée à la surface d'une couche de PCB, comme indiqué ci-dessous

Microfibre en verre multicouche de panneau de carte PCB de Rogers UL Rogers de Rogers 5870 a renforcé PTFE 1



La partie marron est le conducteur, la partie verte est le diélectrique isolant du PCB et le bloc marron au-dessus est la ligne microruban.

Microfibre en verre multicouche de panneau de carte PCB de Rogers UL Rogers de Rogers 5870 a renforcé PTFE 2



La partie vert clair est une matière organique époxy.



Étant donné qu'un côté de la ligne microruban est exposé à l'air (qui peut former un rayonnement ou être perturbé par un rayonnement autour de lui) et que l'autre côté est fixé au diélectrique isolant du PCB, le champ électrique qu'il forme est distribué dans l'air. L'autre partie est distribuée dans un milieu isolant PCB. Son avantage exceptionnel est que la vitesse de transmission du signal dans la ligne microruban est plus rapide que celle dans la ligne ruban.



Conclusion

1. La ligne microruban est un fil en bande (ligne de signal) séparé du plan de masse par un diélectrique. Si l'épaisseur, la largeur et la distance entre la ligne et le plan de masse sont contrôlables, son impédance caractéristique est également contrôlable.



2. Stripline est une ligne de bande de cuivre placée au milieu du diélectrique entre deux couches de plan conducteur. Si l'épaisseur et la largeur de la ligne, la constante diélectrique du milieu et la distance entre les deux plans conducteurs sont contrôlables, alors l'impédance caractéristique de la ligne est également contrôlable.



Calcul d'impédance des microrubans et Striplines :

un. ligne microruban Z ={87/[ sqrt (Er+ 1,41)]} ln [5,98 H/(0,8 W+T)]

Parmi eux, le W est la largeur de la ligne, le T est l'épaisseur de cuivre de la ligne, le H est la distance entre la ligne et le plan de référence et le Er est la constante diélectrique du matériau de la plaque PCB. Cette formule doit être appliquée à 0,1<(W/H)<2,0 et 1<(Er) à 15.



b. stripline Z =[60/ sqrt (Er)] ln {4H/[0,67π(T +0,8W)]}

Parmi eux, le H est la distance entre les deux plans de référence, et la ligne est située au milieu des deux plans de référence. Cette formule doit être appliquée en W/H<0,35 et T/H<0,25.



Microfibre en verre multicouche de panneau de carte PCB de Rogers UL Rogers de Rogers 5870 a renforcé PTFE 3



Valeur typique du RT/duroid 5870
Propriété RT/duroïde 5870 Direction Unités Condition Méthode d'essai
Constante diélectrique,εProcessus 2.33
2,33 ± 0,02 spécification.
Z N / A C24/23/50
C24/23/50
1 MHzIPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Constante diélectrique,εConception 2.33 Z N / A 8 GHz à 40 GHz Méthode de longueur de phase différentielle
Facteur de dissipation,tanδ 0,0005
0,0012
Z N / A C24/23/50
C24/23/50
1 MHzIPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5
Coefficient thermique de ε -115 Z ppm/℃ -50℃à 150℃ IPC-TM-650 2.5.5.5
Résistivité volumique 2x107 Z Mohm cm C/96/35/90 ASTM D257
Résistivité superficielle 3x107 Z Mohm C/96/35/90 ASTM D257
Chaleur spécifique 0,96(0,23) N / A j/g/k
(cal/g/c)
N / A Calculé
Module de traction Test à 23℃ Test à 100℃ N / A MPa (kpsi) UN ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Oui
Stress ultime 50(7.3) 34(4.8) X
42(6.1) 34(4.8) Oui
Souche ultime 9.8 8.7 X %
9.8 8.6 Oui
Module de compression 1210(176) 680(99) X MPa (kpsi) UN ASTM D 695
1360(198) 860(125) Oui
803(120) 520(76) Z
Stress ultime 30(4.4) 23(3.4) X
37(5.3) 25(3.7) Oui
54(7.8) 37(5.3) Z
Souche ultime 4 4.3 X %
3.3 3.3 Oui
8.7 8.5 Z
Absorption d'humidité 0,02 N / A % 0,62" (1,6 mm) D48/50 ASTM D 570
Conductivité thermique 0,22 Z F/m/k 80℃ ASTM C 518
Coefficient de dilatation thermique 22
28
173
X
Oui
Z
ppm/℃ 0-100 ℃ IPC-TM-650 2.4.41
Td 500 N / A ℃ TGA N / A ASTM D 3850
Densité 2.2 N / A g/cm3 N / A ASTM D 792
Peau de cuivre 27.2(4.8) N / A Pli(N/mm) Feuille EDC de 1 oz (35 mm)
après le flotteur de soudure
IPC-TM-650 2.4.8
Inflammabilité V-0 N / A N / A N / A UL94
Compatible avec les processus sans plomb Oui N / A N / A N / A N / A
