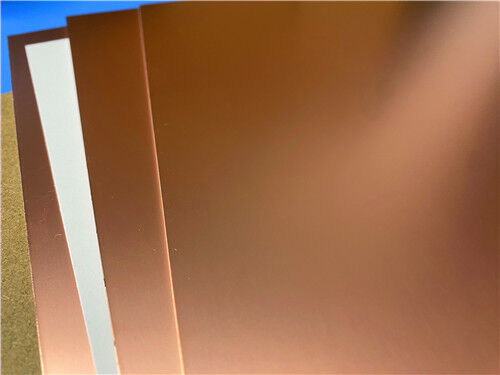

PCB à ondes millimétriques à très faible perte

Ce PCB rigide TLY-5 à 2 couches est un circuit imprimé haute fréquence haut de gamme à très faible perte conçu pour les applications RF à ondes millimétriques et de haute précision. Construit avec un stratifié PTFE renforcé de fibre de verre tissé TLY-5 de haute stabilité, ce PCB rigide présente une épaisseur de carte finie de 0,3 mm et une finition de surface EPIG fiable, associée à une couche externe de cuivre de 1 oz. Produit selon les directives strictes IPC-Class-2 et testé électriquement à 100 % avant la livraison, il offre une perte diélectrique minimale, une stabilité dimensionnelle exceptionnelle et des performances électriques constantes pour les radars automobiles 77 GHz, les communications par satellite, les équipements à ondes millimétriques en bande Ka/E/W et les systèmes aérospatiaux de haute fiabilité. Nous acceptons les demandes de renseignements sur les fichiers Gerber à l’échelle mondiale et proposons une expédition dans le monde entier.

Qu'est-ce que le stratifié TLY-5 ? Introduction au substrat à haute stabilité et à faibles pertes

Le TLY-5 représente un substrat composite PTFE haute fréquence de qualité supérieure, utilisant un renfort en fibre de verre tissé ultra-léger pour obtenir une bien meilleure stabilité dimensionnelle que les matériaux PTFE à fibres coupées conventionnels. Sa matrice structurelle tissée raffinée améliore l'uniformité mécanique globale et la cohérence structurelle, faisant du TLY-5 un choix idéal pour la production de masse à grande échelle.

Grâce à son facteur de dissipation ultra-faible et à sa tolérance constante diélectrique étroitement contrôlée, les substrats TLY-5 assurent une transmission stable du signal sur diverses bandes de fréquences d'ondes millimétriques. Il atténue efficacement les problèmes d'atténuation du signal haute fréquence, de dérive de fréquence et de déformation structurelle que l'on trouve couramment dans les systèmes ordinaires.circuit imprimé haute fréquences, garantissant un fonctionnement fiable à long terme pour les systèmes de radar de précision, de communication sans fil et d'amplificateur RF.

Caractéristiques de performance de base du PCB haute fréquence TLY-5

Le substrat TLY-5 offre des caractéristiques électriques, physiques et thermiques supérieures, satisfaisant pleinement aux normes industrielles et aérospatiales rigoureuses pour le fonctionnement des circuits haute fréquence :

Constante diélectrique précise (Dk) : Dk stable de 2,2 avec une tolérance étroite de ±0,02 à 10 GHz/23°C, garantissant une précision constante de transmission du signal haute fréquence

Facteur de dissipation (Df) ultra-faible : tangente de perte extrêmement faible de 0,0009 à 10 GHz, minimisant l'atténuation du signal haute fréquence et la perte de transmission

Densité physique stable : densité spécifique standard de 2,19 g/cm3, permettant une conception de PCB légère tout en conservant la rigidité structurelle

Résistance supérieure à l'humidité : taux d'absorption d'humidité ultra-faible de 0,02 %, empêchant la dégradation des performances électriques dans les environnements de travail humides

Coefficient de dilatation thermique (CTE) contrôlable : axe X 26 ppm/°C, axe Y 15 ppm/°C, axe Z 217 ppm/°C, correspondant à l'expansion et à la contraction de la feuille de cuivre pour éviter les fissures de la carte et les pannes de circuit.

Principaux avantages du PCB TLY-5

Dotés de performances équilibrées et complètes, les substrats PTFE en fibre de verre tissée TLY-5 surpassent de nombreux matériaux haute fréquence courants, offrant des solutions stables, rentables et de haute fiabilité pour les applications avancées RF et à ondes millimétriques :

Excellente stabilité dimensionnelle : la structure en fibre de verre tissée évite la déformation et l'écart de taille pendant le traitement et l'utilisation à long terme

Performances à faible DF de pointe : la tangente à perte ultra-faible assure une transmission à atténuation ultra-faible pour les signaux à ondes millimétriques

Résistance supérieure à l'humidité : la faible absorption d'humidité s'adapte aux conditions de travail environnementales complexes

Résistance élevée au pelage du cuivre : performances de liaison fiables entre la feuille de cuivre et le substrat, évitant ainsi le pelage et la défaillance du circuit

DK uniforme et cohérent : une tolérance constante diélectrique étroite garantit la cohérence des performances des produits par lots

Principales spécifications de construction des PCB

Pile de circuits imprimés TLY-5 à 2 couches-haut de la page

Cet empilement rigide standardisé à 2 couches adopte un matériau diélectrique TLY-5 de haute stabilité, présentant une répartition équilibrée des contraintes en couches et une stabilité exceptionnelle du signal haute fréquence, parfaitement adapté aux environnements d'exploitation professionnels à ondes millimétriques :

Statistiques sur les PCB

Format d'illustration accepté: Nous acceptons les fichiers Gerber standard au format RS-274-X des clients mondiaux. Ce format de fichier standard de l'industrie permet une évaluation technique précise, des devis personnalisés précis et une production formelle rationalisée, garantissant une collaboration technique fluide et sans erreur pour tous les projets internationaux de personnalisation de PCB.

Norme de qualité de production :Tous les PCB haute fréquence TLY-5 sont fabriqués et inspectés en stricte conformité avec les spécifications de fiabilité industrielle IPC-Class-2. Des procédures de production et de contrôle qualité rigoureusement standardisées garantissent une précision dimensionnelle constante et des performances électriques stables pour chaque lot de production.

Service d'approvisionnement mondial :Nous fournissons des devis personnalisés de PCB et des services d'expédition internationaux dans le monde entier. Les clients du monde entier peuvent soumettre des fichiers Gerber pour des devis personnalisés exclusifs, et nous proposons des solutions complètes à guichet unique couvrant les devis de PCB, la fabrication de précision, l'inspection qualité complète et la livraison logistique mondiale.

Scénarios d'application typiques

Combinant une perte de signal ultra-faible, une stabilité structurelle exceptionnelle et des performances supérieures en fréquence des ondes millimétriques, les PCB TLY-5 à 2 couches sont largement adoptés dans les systèmes RF haut de gamme, les dispositifs à ondes millimétriques et les équipements électroniques de précision aérospatiale :

Radar automobile : systèmes de détection radar à ondes millimétriques 77 GHz montés sur véhicule

Communications par satellite et cellulaire : terminaux de communication par satellite et modules RF pour stations de base cellulaires

Amplificateurs de puissance : cartes de circuits imprimés d'amplificateur de puissance RF haute fréquence

Appareils LNB, LNA et LNC : amplificateurs à faible bruit et convertisseurs abaisseurs de blocs à faible bruit

Équipements aérospatiaux : modules de communication et de détection de précision aérospatiale

Applications de bande d'ondes millimétriques : appareils professionnels haute fréquence en bande Ka, en bande E et en bande W
