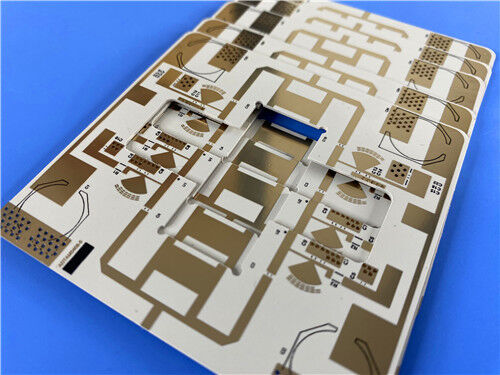

PCB à deux couches Rogers RO3006 5mil PCB RF rempli en céramique à haute stabilité

Le PCB RF rigide Rogers RO3006 à 2 couches est un circuit imprimé PTFE rempli de céramique hautes performances conçu pour les applications commerciales RF à micro-ondes et haute fréquence. Fabriqué avec un substrat diélectrique Rogers RO3006 authentique et des couches extérieures de cuivre de 1 oz, ce PCB ultra-mince de 0,25 mm adopte une finition de surface OSP fiable et est strictement conforme aux normes de qualité IPC-Class-2. Chaque PCB Rogers RO3006 est soumis à des tests électriques à 100 % avant expédition, offrant des performances diélectriques stables, une faible dilatation thermique et une fiabilité mécanique constante. Largement utilisés dans les systèmes de radar automobile, de positionnement par satellite et de communication cellulaire, nous acceptons les fichiers Gerber RS-274-X mondiaux pour la fabrication de circuits imprimés personnalisés et proposons une assistance technique professionnelle et des services d'expédition dans le monde entier.

Qu'est-ce que le Rogers RO3006 ? Introduction au substrat avancé

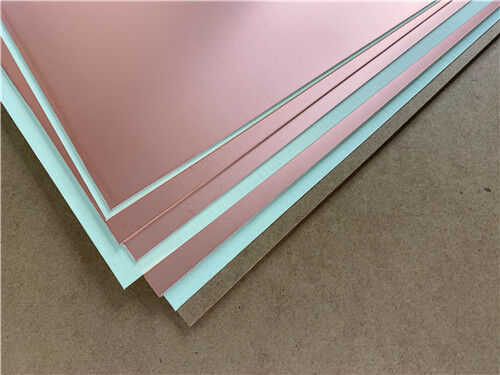

Rogers RO3006 est un stratifié composite PTFE chargé de céramique de qualité supérieure conçu pour la production commerciale de micro-ondes et de PCB RF. Ce substrat haute fréquence offre une stabilité électrique et mécanique exceptionnelle dans des environnements à température variable, éliminant le changement d'étape Dk commun aux matériaux en verre PTFE traditionnels à température ambiante. Il garantit des performances de signal haute fréquence stables et prévisibles pour diverses conceptions de circuits RF et micro-ondes.

Doté d'une faible perte diélectrique, d'une excellente résistance thermique et d'une absorption d'humidité ultra faible, le Rogers RO3006 permet un fonctionnement stable à long terme des PCB haute fréquence. Ses propriétés mécaniques uniformes et sa faible dilatation thermique dans le plan permettent d'assembler des CMS de haute précision et de concevoir des circuits imprimés hybrides multicouches, constituant ainsi une solution rentable et de haute fiabilité pour la fabrication de dispositifs RF commerciaux de masse.

Caractéristiques de performance de base du Rogers RO3006

Le substrat Rogers RO3006 présente des paramètres diélectriques stables, une stabilité thermique fiable et une cohérence dimensionnelle supérieure, répondant pleinement aux exigences de performance de précision des systèmes commerciaux de circuits imprimés RF et micro-ondes haute fréquence :

Constante diélectrique stable (Dk) : 6,15 ± 0,15 à 10 GHz/23 °C, maintenant un contrôle d'impédance hautement cohérent et une précision de transmission du signal pour les circuits haute fréquence

Faible facteur de dissipation (Df) : tangente de perte ultra-faible de 0,002 à 10 GHz/23 °C, minimisant l'atténuation du signal haute fréquence et améliorant l'efficacité de la transmission des micro-ondes

Excellente résistance thermique : température de décomposition élevée Td> 500 °C, garantissant une stabilité thermique et une sécurité structurelle exceptionnelles dans le cadre d'un fonctionnement à long terme à haute température

Conductivité thermique efficace : conductivité thermique de 0,79 W/mK, dissipant efficacement la chaleur du circuit et évitant la dégradation des performances causée par l'accumulation de chaleur

Absorption d'humidité ultra faible : taux d'absorption d'humidité extrêmement faible de 0,02 %, empêchant la dérive des paramètres électriques dans les environnements humides

Faible coefficient de dilatation thermique : CTE sur les axes X et Y de 17 ppm/°C, CTE sur l'axe Z de 24 ppm/°C (-55°C à 288°C), avec des performances d'expansion équivalentes au cuivre pour une stabilité dimensionnelle supérieure

Avantages en termes de performances du PCB Rogers RO3006

Propriétés mécaniques uniformes et polyvalentes : présente des caractéristiques mécaniques cohérentes avec des constantes diélectriques configurables, parfaitement adaptées aux conceptions de circuits imprimés multicouches et aux multicouches en verre époxycarte hybridestructures, améliorant considérablement la flexibilité de conception

Expansion thermique adaptée au cuivre : le faible coefficient de dilatation dans le plan correspond efficacement aux propriétés de la feuille de cuivre, améliorant ainsi la fiabilité de l'assemblage de montage en surface et évitant la défaillance des joints de soudure causée par les cycles de température.

Adaptabilité supérieure à la température : performances électriques et dimensionnelles stables sous les fluctuations de température, idéales pour les équipements de communication et radar haute fréquence sensibles à la température.

Production de masse rentable : prend en charge les processus de fabrication en volume avec un prix des matériaux stable, équilibrant les performances haute fréquence et les coûts de production pour la production par lots de produits RF commerciaux.

Principales spécifications de construction des PCB

Structure d'empilement de circuits imprimés Rogers RO3006 à 2 couches

Cet empilement de PCB rigide ultra fin à 2 couches comprend un véritable noyau PTFE rempli de céramique Rogers RO3006 et des couches de cuivre à haute conductivité. La structure compacte à faibles pertes garantit une stabilité électrique et une uniformité dimensionnelle exceptionnelles, répondant parfaitement aux exigences de conception des PCB RF haute fréquence commerciaux miniaturisés.

Statistiques sur les circuits et composants PCB

Format d'illustration accepté :Nous prenons en charge les fichiers standard Gerber RS-274-X pour la fabrication de PCB Rogers RO3006 personnalisés, garantissant une production précise et une coopération technique efficace avec les clients mondiaux.

Norme de qualité :Tous les PCB haute fréquence Rogers RO3006 personnalisés sont fabriqués et inspectés conformément aux normes industrielles IPC-Class-2, garantissant une qualité de lot stable, une haute précision et une fiabilité opérationnelle à long terme.

Service mondial :Nous fournissons un devis mondial, une assistance technique professionnelle et une expédition mondiale pour toutes les commandes de personnalisation de PCB haute fréquence Rogers RO3006.

Scénarios d'application typiques

• Applications des radars automobiles
• Antennes satellite de positionnement global
• Systèmes de télécommunications cellulaires - amplificateurs de puissance et antennes
• Antenne patch pour communications sans fil
• Satellites de diffusion directe
• Liaison de données sur les systèmes câblés
• Releveurs de compteurs à distance
• Fonds de panier d'alimentation

En résumé, le PCB rigide Rogers RO3006 à 2 couches avec substrat PTFE chargé de céramique offre d'excellentes performances à faibles pertes, une stabilité dimensionnelle élevée et une fabricabilité rentable. Il s'agit de la solution PCB RF haute fréquence idéale pour les radars automobiles, les communications par satellite et les dispositifs micro-ondes sans fil.
