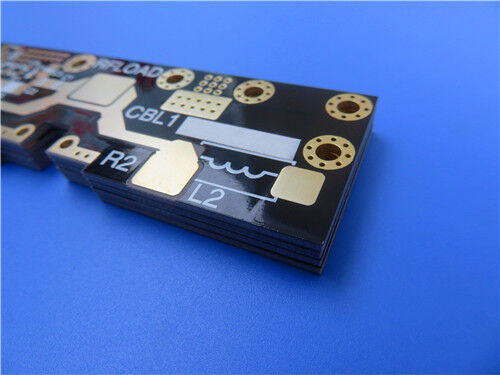

Ce circuit imprimé RF rigide à 2 couches F4BTM298 est un circuit imprimé à faible perte et à haute stabilité conçu pour les systèmes de communication RF, micro-ondes, radar et satellite.Construit avec du substrat PTFE rempli de nano-céramique Wangling F4BTM298 et une once de feuille de cuivre ED, ce PCB ultra-mince de 0,3 mm est doté d'une finition de surface en or d'immersion fiable et d'une stricte conformité de qualité IPC-Classe 2.fournissant des performances diélectriques stablesNous acceptons les fichiers Gerber RS-274-X mondiaux pour les commandes de PCB personnalisées et fournissons une expédition et un support technique dans le monde entier.
Qu'est-ce que le F4BTM298?
Le F4BTM298 est un stratifié composite PTFE modifié haute performance formulé avec du tissu en fibre de verre, des charges nano-céramiques à faible perte et de la résine PTFE, fabriqué par un traitement haute pression de précision.Amélioré à partir de matériaux classiques F4BM, ce substrat intègre des composants nano-céramiques à haute diélectricité pour optimiser les performances globales, équilibrant les faibles pertes diélectriques, la constante diélectrique élevée, la résistance à la chaleur,faible expansion thermique et résistance à l'isolation élevée.
Le F4BTM298 partage la même couche diélectrique premium queLe numéro d'immatriculation du véhicule:Équipé d'une feuille de cuivre ED standard, le F4BTM298 est idéal pour les projets RF conventionnels sans exigences strictes en matière de PIM,tandis que le F4BTME298 adopte une feuille de cuivre rétro-traitée RTF pour un faible PIMCe matching de matériau flexible répond à divers besoins en matière de conception et d'application de circuits imprimés haute fréquence.
Caractéristiques de performance de base du F4BTM298
Le substrat F4BTM298 présente des performances électriques stables à faible perte, une stabilité dimensionnelle thermique fiable et une sécurité élevée.le soutien complet du fonctionnement stable à long terme des systèmes de micro-ondes RF industriels et civils avec des paramètres de base normalisés:
Constante diélectrique stable (Dk): 2,98±0,06 à 10 GHz, assurant une correspondance d'impédance précise et une transmission constante du signal haute fréquence
Faible perte diélectrique (Df): 0,0018 à 10 GHz, réduisant efficacement l'atténuation du signal à haute fréquence et améliorant l'efficacité de transmission des micro-ondes
Faible expansion thermique: axe X 15 ppm/°C, axe Y 16 ppm/°C, axe Z 78 ppm/°C (-55°C à 288°C), empêchant la déformation et la déformation des PCB sous des cycles de température extrêmes
Performance diélectrique à température stable: coefficient thermique de Dk à -78 ppm/°C (-55°C à 150°C), évitant la dérive des paramètres diélectriques dans des environnements thermiques variables
Ultra-faible absorption d'humidité: ≤ 0,05%, maintien d'une performance électrique stable dans des conditions de travail humides
Rétraction élevée de la flamme: qualité UL-94 V0, garantissant le fonctionnement sûr des équipements électroniques à haute fréquence
Principales spécifications de construction des PCB
| Paramètre |
Spécification spécifique |
| Matériau de base |
Wangling F4BTM298 nano-céramique rempli de substrat à haute fréquence PTFE à faible perte |
| Nombre de couches |
2 couches (structure de PCB rigide à double face) |
| Dimensions du tableau |
109 mm × 54,5 mm (tolérance ± 0,15 mm, une pièce) |
| Traces/espace minimaux |
6/9 mils, adapté à l'aménagement de circuits à haute fréquence en ligne fine |
| Taille minimale du trou |
0.4 mm, permettant une disposition compacte des composants et un traitement précis des trous |
| Par la conception |
Pas de voies aveugles, structure à travers-trous pure pour une structure stable et des performances électriques fiables |
| Épaisseur du panneau fini |
0.3 mm conception ultra-mince, léger pour les applications d'équipement RF miniaturisé |
| Poids du cuivre fini |
1 oz (1,4 mils) de couches extérieures de cuivre ED pour une transmission de signal stable à haute fréquence |
| Via épaisseur de revêtement |
20 μm par épaisseur de revêtement pour une conductivité stable et une fiabilité à long terme |
| Finition de surface |
Finition de surface en or par immersion avec une excellente soudabilité et une résistance à la corrosion |
| Filtres à soie |
Écrans de soie blancs au sommet, sans écrans de soie au fond pour une marque transparente des composants |
| Masque de soudure |
Masque de soudure noir pour le haut, pas de masque de soudure pour le bas pour une dissipation de chaleur optimisée |
| Norme d'essai de qualité |
Test électrique à 100% avant expédition pour éliminer les défauts de circuit ouvert ou de court-circuit |
Structure d'empilement de PCB à deux couches F4BTM298
Cette pile de PCB rigide à 2 couches adopte un noyau PTFE nano-céramique F4BTM298 et une feuille de cuivre ED.idéal pour les circuits RF et micro-ondes miniaturisés.
| Séquence de couches |
Spécification du matériau |
Épaisseur |
Fonction de base |
| Couche extérieure 1 (en haut) |
Feuille de cuivre conductrice ED |
35 μm |
Transmission de signal à haute fréquence et couche de soudure des composants SMT |
| Couche diélectrique du cœur |
Substrate de noyau PTFE modifié en nanocéramique F4BTM298 |
0.254 mm (10 mil) |
Isolement diélectrique à faible perte, performances diélectriques stables et résistantes à la température pour les circuits miniaturisés à haute fréquence |
| Couche extérieure 2 (en bas) |
Feuille de cuivre conductrice ED |
35 μm |
Couche de circuit auxiliaire pour équilibrer la stabilité structurelle globale du PCB |
Statistiques des circuits et composants de PCB
| Paramètre |
Valeur spécifique |
| Composants |
26 |
| Nombre total de plaquettes |
87 |
| Les plaquettes à trous |
49 |
| Les plaquettes SMT supérieures |
38 |
| Pads SMT en bas |
0 |
| Les voies |
31 |
| Réseaux |
2 |
Format des illustrations accepté:Nous prenons en charge les fichiers Gerber RS-274-X standard pour la fabrication de PCB F4BTM298 personnalisés, assurant une production précise et une coopération technique efficace pour les clients mondiaux.
Norme de qualité:Tous les circuits imprimés à haute fréquence F4BTM298 sont conformes aux normes industrielles IPC-Classe 2, avec un contrôle de qualité strict pour assurer une performance de lot stable et une haute précision.
Service mondial:Nous fournissons des devis de PCB personnalisés dans le monde entier, un support technique professionnel et des services d'expédition mondiaux pour toutes les commandes de PCB F4BTM298.
Scénarios d'application typiques
Avec une faible perte diélectrique, une faible expansion thermique, une isolation élevée et une forte adaptabilité environnementale, les PCB ultra-minces F4BTM298 sont largement utilisés dans les micro-ondes à haute fréquence,Systèmes de communication RF et de radar:
Systèmes à micro-ondes, RF et radar:Modules à micro-ondes à haute fréquence, circuits de signaux RF et équipements de détection radar de précision
Les échangeurs de phase RF:Composants à phase de changement de haute précision pour systèmes de communication sans fil
Composants de puissance RF:Parties de puissance, couples et combinateurs pour systèmes de transmission à micro-ondes
Réseaux d'alimentation par antenne:Modules professionnels de réseau d'alimentation pour antennes de communication haute fréquence
Antennes à réseau de phases:Antennes sensibles à la phase et systèmes d'antennes à réseau phasé pour la communication industrielle et militaire
Communication par satellite et la station de base:Terminals de communication par satellite et équipements d'antenne de station de base à haute stabilité
