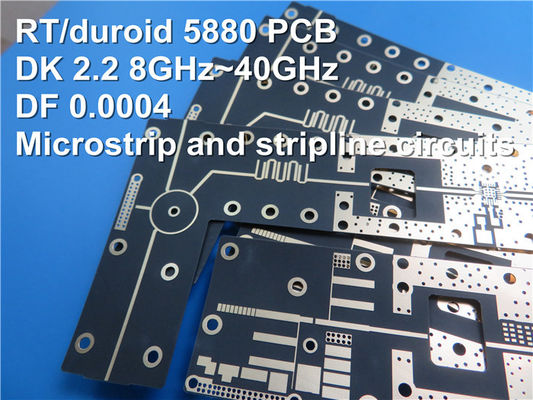

Le verre multicouche Microfiber de panneau de carte PCB d'UL Rogers a renforcé PTFE

Le verre multicouche Microfiber de panneau de carte PCB d'UL Rogers a renforcé PTFE

Nombre De Pièces: 1pcs
Prix: USD9.99-99.99
Emballage Standard: Vide bags+Cartons
Période De Livraison: 8-9 jours ouvrables
Méthode De Paiement: T/T
Capacité D'approvisionnement: 5000pcs par mois
Informations détaillées
Lieu d'origine
La Chine
Nom de marque
Bicheng
Certification
UL, ISO9001, IATF16949
Numéro de modèle
BIC-202.V1.0
Matière première:
RT/Duroid 5880&RT/Duroid 5870
Compte de couche:
Côté simple, double couche, multicouche
Masque de soudure:
Etc. vert, noir, bleu, jaune, rouge.
Poids de cuivre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Finition extérieure:
HASL, ENIG, OSP, étain d'immersion etc….
Mettre en évidence:

Panneau multicouche de carte PCB de Rogers

,

Panneau de carte PCB d'UL Rogers

,

Panneau de carte PCB de l'UL PTFE

Description du produit

Quelle est ligne de Stripline et de microruban en carte PCB ?

Tag# RT/duroid 5880 Tag# Rogers 5870

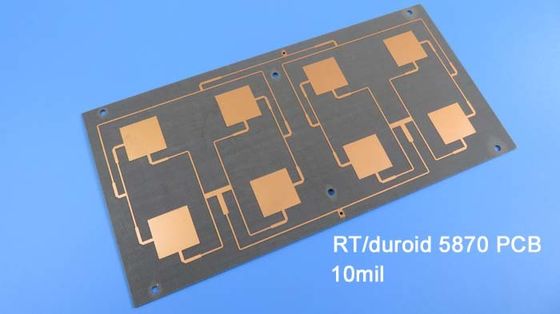

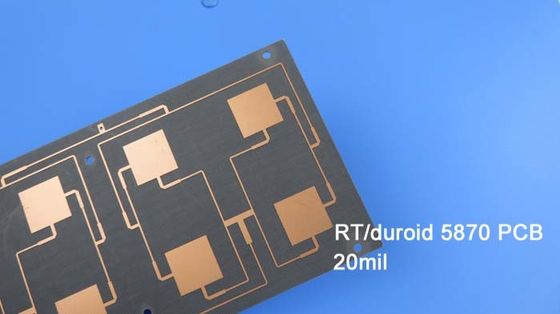

Rogers RT/duroid 5870 et 5880 le microfiber qu'en verre a renforcé des composés de PTFE sont conçus pour exiger des applications de circuit de stripline et de microruban.

Aujourd'hui nous apprenons quelle ligne de stripline et de microruban sont.

Stripline : une ligne réunie qui marche dans la couche intérieure et est enterrée à l'intérieur de la carte PCB, comme montré ci-dessous.

Le verre multicouche Microfiber de panneau de carte PCB d'UL Rogers a renforcé PTFE 0

La partie brune est le conducteur, la partie verte est le diélectrique isolant de carte PCB, stripline est le fil de ruban incorporé entre les deux couches de conducteurs.

Puisque le stripline est enfoncé entre deux couches de conducteurs, sa distribution de champ électrique est entre deux conducteurs (avions) qui l'enveloppent, et ne rayonne pas l'énergie ou n'est pas troublée par rayonnement externe. mais parce qu'elle est tout entourée par diélectrique (la constante diélectrique est plus grande que 1), le signal est plus lent transmis dans le stripline que dans la ligne de microruban !

Ligne de microruban : une bande reliée par ligne sur la surface d'une couche de carte PCB, comme montré ci-dessous

Le verre multicouche Microfiber de panneau de carte PCB d'UL Rogers a renforcé PTFE 1

La partie brune est le conducteur, la partie verte est le diélectrique isolant de carte PCB, et le bloc brun ci-dessus est la ligne de microruban.

Le verre multicouche Microfiber de panneau de carte PCB d'UL Rogers a renforcé PTFE 2

La partie vert clair est la matière organique époxyde.

Depuis un côté de microruban la ligne est exposée à l'air (qui peut former le rayonnement autour ou être troublé par rayonnement autour de elle), et l'autre côté est fixé au diélectrique isolant de carte PCB, le champ électrique constitué par lui est distribué dans le ciel. L'autre partie est distribuée dans le milieu isolant de carte PCB. Son avantage exceptionnel est que la vitesse de transmission de signal dans la ligne de microruban est plus rapide que celle dans le stripline.

Conclusion

1. La ligne de microruban est un fil réuni (ligne) séparé du plan de masse avec un diélectrique. Si l'épaisseur, la largeur, et la distance entre la ligne et le plan de masse sont contrôlables, son impédance caractéristique est également contrôlable.

2. Stripline est une ligne de bande de cuivre placée au milieu du diélectrique entre deux couches d'avion conducteur. Si l'épaisseur et largeur de la ligne, la constante diélectrique du milieu et la distance entre les deux avions conducteurs sont contrôlable, alors l'impédance caractéristique de la ligne est également contrôlable.

Calcul d'impédance de microruban et de Striplines :

a. ligne de microruban Z = {87/[racine carrée (Er+ 1,41)]} ln [5,98 h (0,8 W+T)]

Parmi eux, W est la ligne largeur, T est l'épaisseur de cuivre de la ligne, le H est la distance de la ligne au plan de référence, et heu est la constante diélectrique du matériel de plat de carte PCB. Cette formule doit être appliquée à 0,1<>

b. stripline Z = [60/racine carrée (heu)] ln {4H/[0.67π (T +0.8W)]}

Parmi eux, le H est la distance entre les deux plans de référence, et la ligne est située au milieu des deux plans de référence. Cette formule doit être appliquée dans W/H<0>

Le verre multicouche Microfiber de panneau de carte PCB d'UL Rogers a renforcé PTFE 3

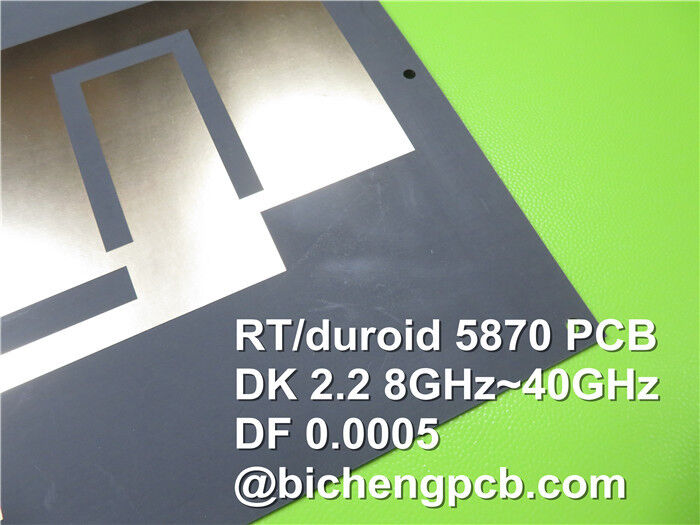

Valeur typique de RT/duroid 5870
Propriété RT/duroid 5870 Direction Unités Condition Méthode d'essai
Constante diélectrique, εProcess 2,33
2.33±0.02 Spec.
Z NON-DÉTERMINÉ C24/23/50
C24/23/50
1 mégahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Constante diélectrique, εDesign 2,33 Z NON-DÉTERMINÉ 8GHz à 40 gigahertz Méthode de longueur de phase différentielle
Facteur de dissipation, tanδ 0,0005
0,0012
Z NON-DÉTERMINÉ C24/23/50
C24/23/50
1 mégahertz IPC-TM-650 2.5.5.3
10 gigahertz IPC-TM 2.5.5.5
Coefficient thermique de ε -115 Z ppm/℃ -50℃to 150℃ IPC-TM-650 2.5.5.5
Résistivité volumique 2 x 107 Z Mohm cm C/96/35/90 ASTM D 257
Résistivité extérieure 3 x 107 Z Mohm C/96/35/90 ASTM D 257
La chaleur spécifique 0,96 (0,23) NON-DÉTERMINÉ j/g/k
(cal/g/c)
NON-DÉTERMINÉ Calculé
Module de tension Essai à 23℃ Essai à 100℃ NON-DÉTERMINÉ MPA (kpsi) ASTM D 638
1300(189) 490(71) X
1280(185) 430(63) Y
Effort final 50 (7,3) 34 (4,8) X
42 (6,1) 34 (4,8) Y
Tension finale 9,8 8,7 X %
9,8 8,6 Y
Module compressif 1210(176) 680(99) X MPA (kpsi) ASTM D 695
1360(198) 860(125) Y
803(120) 520(76) Z
Effort final 30 (4,4) 23 (3,4) X
37 (5,3) 25 (3,7) Y
54 (7,8) 37 (5,3) Z
Tension finale 4 4,3 X %
3,3 3,3 Y
8,7 8,5 Z
Absorption d'humidité 0,02 NON-DÉTERMINÉ % 0,62" (1.6mm) D48/50 ASTM D 570
Conduction thermique 0,22 Z W/m/k 80℃ ASTM C 518
Coefficient de dilatation thermique 22
28
173
X
Y
Z
ppm/℃ 0-100℃ IPC-TM-650 2.4.41
Le TD 500 NON-DÉTERMINÉ ℃ TGA NON-DÉTERMINÉ ASTM D 3850
Densité 2,2 NON-DÉTERMINÉ gm/cm3 NON-DÉTERMINÉ ASTM D 792
Peau de cuivre 27,2 (4,8) NON-DÉTERMINÉ Pli (N/mm) aluminium de 1oz (35mm) EDC
après flotteur de soudure
IPC-TM-650 2.4.8
Inflammabilité V-0 NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ UL 94
Processus sans plomb compatible Oui NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ NON-DÉTERMINÉ
