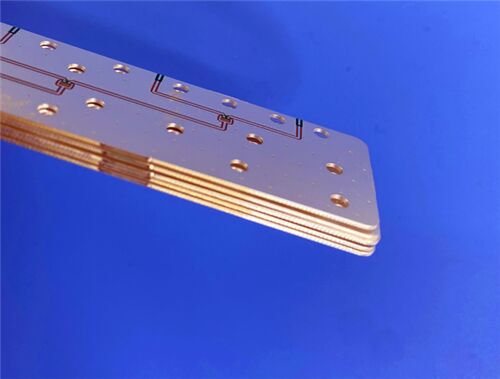

Rogers RO3003 4 couches hybride RF PCB mixte

Cet hybride à 4 couches Rogers RO3003PCB à haute fréquencedoté d'une structure d'empilement composite intégrant des diélectriques PTFE RO3003 et TG170 FR-4 remplis de céramique,équilibrant parfaitement les pertes de micro-ondes ultra-faibles et une stabilité mécanique robuste à un coût raisonnableFabriqué avec une finition de surface d'immersion en argent et conforme aux critères industriels normalisés, ce 0.La carte de circuit imprimé multicouche de 8 mm adopte une configuration en cuivre asymétrique avec 1 oz de cuivre extérieur et 0Cette carte de circuit imprimé hybride RF est largement utilisée dans les radars automobiles, les communications par satellite, les antennes sans fil et les systèmes d'amplificateurs de puissance cellulaires.

Spécifications du PCB

Configuration de l'empilement de PCB

Format des illustrations et norme de conformité

Format des illustrations: fourni au format Gerber RS-274-X, un format industriel reconnu internationalement garantissant une fabrication précise à plusieurs couches et une compatibilité universelle des données.

Norme de qualité: répond aux critères IPC-Classe-2, assurant la stabilité opérationnelle à long terme des appareils électroniques RF commerciaux.

Disponibilité: des solutions mondiales de transport maritime sont proposées pour soutenir des projets internationaux d'approvisionnement et d'ingénierie des communications.

Introduction du substrat RO3003 de Rogers

RO3003 est un stratifié composite PTFE rempli de céramique haut de gamme appartenant à la série de matériaux haute fréquence RO3000 réputée de Rogers.ce substrat offre des performances électriques constantes et une durabilité mécanique supérieure à un prix économiqueÀ la différence des diélectriques classiques à haute fréquence, la série RO3000 conserve des propriétés mécaniques uniformes indépendamment de la variation de la constante diélectrique.permettant une superposition hybride fiable de plusieurs matériaux sans déformations ou défauts structurels.

RO3003 présente des caractéristiques d'expansion thermique équivalentes à celles du cuivre pour une stabilité dimensionnelle exceptionnelle dans les cycles de température.tandis que l'axe Z mesure 24 ppm/°C, ce qui améliore considérablement la robustesse des trous enduits dans des environnements thermiques extrêmes.ce matériau supporte une transmission fiable du signal jusqu'à 77 GHzCompatible avec les flux de travail de fabrication de PTFE standard, il constitue une solution rentable pour la fabrication de circuits RF à haut volume.

Matériel cléCaractéristiques

Les principaux avantages

Rogers RO3003 offre des avantages techniques remarquables optimisés pour les circuits RF hybrides multicouches:

La perte diélectrique ultra-faible assure l'intégrité du signal intact pour la transmission de micro-ondes à haute fréquence

Le CTE en cuivre améliore la stabilité de l'assemblage SMT et la résistance aux fluctuations de température

Dk insensible à la température et à la fréquence maintient des performances électriques stables dans des environnements complexes

Compatibilité transparente avec la stratification hybride FR4 équilibre les performances RF et les coûts de fabrication

Les propriétés mécaniques homogènes empêchent efficacement la délamination et la déformation dans les structures d'empilement multicouches

Le procédé de fabrication adapté à la production de masse réduit le coût unitaire des commandes commerciales en vrac RF

Applications typiques

Ce circuit imprimé hybride RO3003 à 4 couches est largement utilisé dans les industries commerciales de la communication haute fréquence et des radars:

Radar automobile à 77 GHz et systèmes d'assistance au conducteur avancés (ADAS)

- Systèmes d'antennes satellites GPS et de positionnement global

- Infrastructure de communication cellulaire: amplificateurs de puissance et antennes

-Antennes de communication sans fil et oscillateurs à tension réglée

- terminaux de radiodiffusion directe par satellite et matériel de liaison de données par câble

- Dispositifs de surveillance de compteurs à distance et circuits de rétro-alimentation à haute fréquence
