Matériau de circuit imprimé AD250C Stratifiés haute fréquence Feuille plaquée de cuivre

Nombre De Pièces:	1 pièces
Prix:	USD9.99-99.99
Emballage Standard:	Sacs sous vide + Cartons
Période De Livraison:	8-9 jours ouvrables
Méthode De Paiement:	T/T
Capacité D'approvisionnement:	5000 pièces par mois

Détails Informations

Description du produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Bicheng

Certification

UL, ISO9001, IATF16949

Numéro de modèle

BIC-332.V1.0

Numéro de pièce:

AD250C

Épaisseur du stratifié:

0,020” (0,508 mm) +/- 0,002” 0,030” (0,762 mm) +/- 0,002” 0,060” (1,524 mm) +/- 0,003”

Taille du stratifié:

18" x 12" (457 mm x 305 mm) 18 "x 24" (457 mm x 610 mm)

Poids du cuivre:

Feuille de cuivre électrodéposée ½ oz. (18µm) 1oz. (35 µm) Feuille de cuivre électrodéposée traitée

Mettre en évidence:

Stratifiés haute fréquence pour circuits imprimés AD250C

Matériau de circuit imprimé feuille plaquée de cuivre

stratifiés plaqués de cuivre haute fréquence

Description du produit

L'AD250C est un composite renforcé de verre à base de PTFE conçu pour fournir une constante diélectrique stable, une faible perte de signal et d'excellentes performances d'intermodulation passive (PIM).La construction en verre tissé améliore la traçabilité du circuit et favorise la fabrication de PCB à haut rendement.

L'AD250C répond aux exigences diverses des conceptions d'antennes modernes.

Le matériau est offert avec du cuivre standard déposé par électrodeposition (ED) ou une feuille de cuivre ED traitée à l'envers, permettant aux concepteurs d'optimiser pour une perte de circuit réduite et des performances PIM améliorées.

En tant que composite à base de PTFE, l'AD250C présente des pertes exceptionnellement faibles, généralement inférieures à 0,002 à 10 GHz, ainsi qu'une absorption d'humidité minimale (< 0,1%) et une résistance élevée à l'écaillage du cuivre (> 10 pli).Ces caractéristiques rendent les stratifiés AD250C un, une solution de haute performance pour les applications d'antenne.

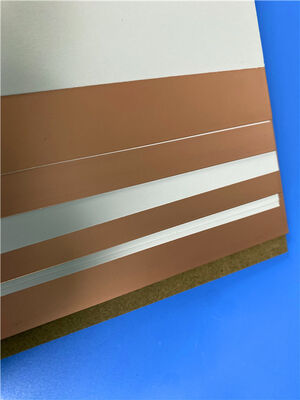

Matériau de circuit imprimé AD250C Stratifiés haute fréquence Feuille plaquée de cuivre 0

Caractéristiques et avantages

Tangente de perte faible (< 0,002 à 10 GHz) Offre d'excellentes performances de circuit sur toutes les bandes de fréquences sans fil courantes
Constante diélectrique contrôlée (± 0,05)
Très faible PIM (-159 dBc à 30 mil, 1900 MHz)
Une excellente stabilité dimensionnelle

Applications typiques

Antennes de stations de base d'infrastructures cellulaires
Systèmes d'antennes télématiques automobiles
Antennes radio-satellites commerciales

Propriétés	AD250C	Unités	Conditions d'essai	Fréquence des essais / Détails	Méthode d'essai
Propriétés électriques
Constante diélectrique (processus)	2.52	-	23°C @ 50% de HRC	10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Constante diélectrique (conception)	2.50	-	C-24/23/50 Le gouvernement fédéral	10 GHz, longueur de phase différentielle de microstrip	-
Facteur de dissipation	0.0013	-	23°C @ 50% de HRC	10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Coefficient thermique de la constante diélectrique	-117	en ppm/°C	0 à 100°C	10 GHz	IPC TM-650 2. Les produits de base sont les suivants:5.5.5
Résistance au volume	4.8 × 108	MΩ·cm	C96/35/90	-	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Résistance de surface	4.1 × 107	MΩ	C96/35/90	-	IPC TM-650 2. Les produits de base sont les suivants:5.17.1
Resistance électrique (résistance diélectrique)	979	V/mil	-	-	IPC TM-650 2. Les produits de base sont les suivants:5.6.2
Décomposition diélectrique	> 40	KV	D-48/50	Direction X/Y	IPC TM-650 2. Les produits de base sont les suivants:5.6
Le PIM	-159/-163 -Qu'est-ce qui est arrivé?	dBc	Tons balayés réfléchis de 43 dBm à 1900 MHz S1/S1	50 ohms	Rogers interne
Propriétés thermiques
Température de décomposition (Td)	> 500	°C	2 heures à 105°C	5% de perte de poids	IPC TM-650 2. Les produits de base sont les suivants:3.40
TEC x	47	en ppm/°C	-55°C à 288°C	-	IPC TM-650 2. Les produits de base sont les suivants:4.41
CTE y	29	en ppm/°C	-55°C à 288°C	-	IPC TM-650 2. Les produits de base sont les suivants:4.41
CTE z	196	en ppm/°C	-55°C à 288°C	-	IPC TM-650 2. Les produits de base sont les suivants:4.41
Conductivité thermique	0.33	Le nombre total d'équipements utilisés	-	direction z	Pour les appareils de traitement de l'air
Il est temps de délaminer	> 60	minutes	tel que reçu	288°C	IPC TM-650 2. Les produits de base sont les suivants:4.24.1
Propriétés mécaniques
Résistance à la peau de cuivre	2.6 (14.8)	N/mm (lb/in)	10 s @ 288°C	Foil de 35 μm	IPC TM-650 2. Les produits de base sont les suivants:4.8
Résistance à la flexion (MD/CMD)	60.7/44.1 (8.8/6.4)	MPa (ksi)	25°C ± 3°C	-	Pour l'utilisation dans les machines de traitement de l'air
Résistance à la traction (MD, CMD)	41.4/38.6 (6.0/5.6)	MPa (ksi)	23°C @ 50% de HRC	-	Pour l'utilisation dans les appareils électroménagers
Module flexible	6102/5364 (885/778) Les États membres	MPa (ksi)	25°C ± 3°C	-	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.4
Stabilité dimensionnelle (MD, CMD)	0.02/0. Je vous en prie.06	en mils/pouce	après la gravure + cuisson	-	IPC-TM-650 2. le produit doit être présenté à l'hôpital.4.39a
Propriétés physiques
Intégrabilité	V-0	-	-	-	Les produits
Absorption de l'humidité	0.04	%	E1/105 + D48/50	-	IPC TM-650 2. Les produits de base sont les suivants:6.2.1
Densité	2.28	g/cm3	C24/23/50: les prêts à la consommation	-	Pour les appareils à commande numérique
Capacité thermique spécifique	0.813	J/g·K	2 heures à 105 °C	-	Pour l'utilisation dans les machines à coudre
